映像と音を1台で扱えるオールインワン。
4系統12入力のマルチフォーマットビデオスイッチャーと、12chデジタルオーディオミキサー。
ホテル、学校といった設備用途からライブ配信、映像コンテンツの収録用途まで幅広い用途にフィットします。
他
・合計４レイヤー合成機能
・XLR、TRS、RCAステレオ入力
・SDI、HDMIのエンベデッドオーディオのミキシング可能（オーディオフォロー付き）

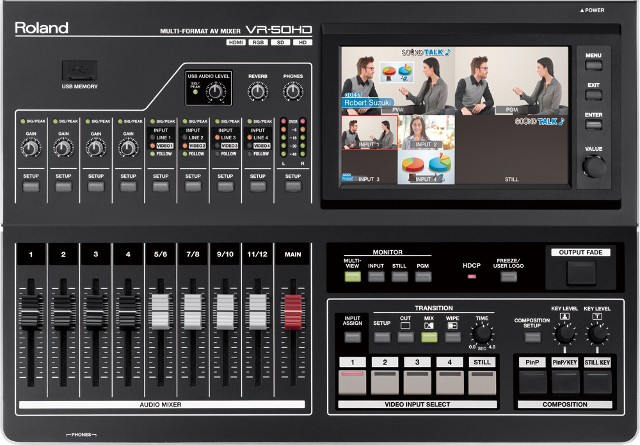

・7インチ タッチ・モニターで直感操作
・本体
・ACアダプター
・ACケーブル
・取扱い説明書
一般
| 映像処理 | 4：4：4(RGB),10bit 4：2：2(Y/Pb/Pr),10bit |
| 映像信号：入力端子 | ・3G/HD/SD-SDI:BNCタイプ×4(INPUT1～4) ※SMPTE 424M(SMPTE425M-AB),292M,259M-C準拠 ・HDMI(DVI-D)：TypeA(19Pin)×4(INPUT1～4) ※HDCP対応 ・RGB/コンポーネント：15Pin/miniD-subタイプ×2(INPUT1~2) ・コンポジット：BNCタイプ×2(INPUT1～2) ※INPUT1~2：SDI,HDMI,RGBまたはコンポジットをメニューで選択。 |
| 映像信号：出力端子 |
・3G/HD/SD-SDI:BNCタイプ×2(PGM OUT,AUX OUT) ※SMPTE424M(SMPTE425M-AB),292M,259M-C準拠 ・HDMI(DVI-D)：TypeA(19ピン)×3(PGM OUT,AUX OUT,MULTI VIEW) ※HDCP対応 RGB/コンポーネント：15ピン・miniD-subタイプ×2(PGM OUT,AUX OUT) |
|
映像信号： 入力/出力レベル ・インピーダンス
|
・コンポジット：1.0Vp-p 75Ω ・アナログRGB：0.7Vp-p 75Ω(H,V:5 VTTL) ・アナログHDコンポーネント：1.0Vp-p 75Ω(同期信号：2値/3値) |
| 映像フォーマット |
・SDI:480/59.94i,576/50i,720/59.94p,720/50p, 1080/59.94i,1080/50i,1080/59.94p,1080/50p ※SMPTE 274M,SMPTE 296M,ITU-R BT.601-5準拠
・HDMI:※2480/59.94i,576/50i,480/59.94p,576/50p, 720/59.94p,720/50p1080/59.94i,1080/50i,1080/59.94p,1080/50p 1024×768/60Hz※1,1280×720/60Hz※1,1280×800/60Hz※1, 1280×1240/60Hz※1,1400×1050/60Hz※1m,1920×1080/60Hz
・HDMI(MULTI-VIRE Output)：※2 1080/59.94p
・コンポーネント：※2 480/59.94i,576/50i,480/59.94p,576/50p,480/59.94p,57/50p, 720/59.94p,720/50p,1080/59.94i,1080/50i,1080/59.94p,1080/50p
・RGB:※2 1024×768/60Hz※1,1280×720/60Hz※1,1280×800/60Hz※1, 1280×1024/60Hz※1,1400×1050/60Hz,1920×1080/60Hz
・コンポジット：NTSC,PAL ※ITU-R BT.601-5準拠
※1 フレーム・レートの設定が0Hzのとき、出力リフレッシュ・レートは75Hzとなります。 ※2 CEA-861-Eまたは、VESE DMT Version1.0 Revision11に準拠します。 ※HDMIとRGB/コンポーネントは常に同じフォーマットになります。ビデオフォーマットを選んだ場合、RGB/コンポ―ネント端子からコンポーネント信号が出力されます。 ※ビデオ信号のフレームレートはシステムのフレームレートと同じです。
・USB-VIDEO：480/29.97p,576/25p,480/59.94p,576/50p, 720/29.97p,720/25p,720/59.94p,720/50p,1080/29.97p, 1080/25p,1080/59.94p,1080/50p
・静止画：Windows® Bitmap File(.bpm) ※最大1920×1080、1ピクセル24bit、無圧縮 |
| 映像エフェクト |
切替：ミックス,カット,ワイプ(9種類) 合成：PinP,クロマキー,ルミナンス・キー その他：アウトプット・フェード,アウトプット・フリーズ,ユーザー・ロゴ |
| 音声処理 | サンプリング・レート：24bit/48kHz |
| 音声信号：入力端子 |
・AUDIO IN 1～4端子(XLR/TRSコンボ・タイプ) ※XLRタイプ：1 GND,2 HOT,3 COLD ※ファンタム電源：DC48V(無負荷時最大),5mA(最大負荷) (電流値は1チャンネル当たり) ・AUDIO IN端子 5～8端子(RCAピン・タイプ) ・AUDIO IN端子 9～12端子(TRSタイプ) |
| 音声信号：出力端子 |
・AUDIO OUT端子 MAIN L,R(XLRタイプ) ※XLRタイプ：1 GND,2 HOT,3 COLD ・AUDIO OUT端子 AUX L,R(RCAピン・タイプ) ・PHONES端子(ステレオ標準タイプ)(ヘッドホン) ・PHONES端子(ステレオ・ミニ・タイプ)(ヘッドホン) |
|
音声信号： 入力レベルおよび インピーダンス |
・ XLR/TRS:-68~+4dBu(最大入力レベル：+22dBu,4kΩ) ・RCAピン：-10dBu(最大入力レベル：+8dBu,11kΩ) ・TRS:+4dBu（最大入力レベル：+22dBu,98kΩ） |
|
音声信号： 出力レベルおよび
インピーダンス |
・XLR:+4dBu(最大入力レベル：+22dBu,600Ω) ・RCAピン：-10dBu(最大入力レベル：+8dBu,11kΩ) ・ヘッドホン：25mW+25mW,20Ω |
| 音声フォーマット |
・SDI:リニアPCM,24bit,48kHz,2ch ※SMPTE 299M,SMPTE272M-C 準拠 ・HDMI:リニアPCM,24bit,48kHz,2ch ・USB-AUDIO:リニアPCM,16bit,48kHz,2ch |
| 音声エフェクト |
・チャンネル/エフェクト：コンプレッサー,ノイズゲート,3バンドEQ,ディレイ ・マスター/エフェクト：マスターリング,3バンドEQ,リバーブ |
| 外部制御端子 |
・MIDI:5ピンDINタイプ(IN,OUT/THRU) ・RS-232C:9ピンD-subタイプ×1 |
| インターフェース |
・USB2.0ポート(ホスト)：Hi-Speed USB:USBタイプA(USBメモリー用) ・USB3.0/2.0ポート(デバイス)：USBタイプB,USB-VIDEO(Super-Speed/Hi-Speed) ・USB-AUDIO(Full-Speed) |
| ディスプレイ | 7インチグラフィック・カラーLCD 800×480ドット(タッチ・モニター) |
| 電源 | 専用ACアダプターDC24V |
| 消費電流 | 2.5A(DC24V) |
| 外形寸法 | 434(幅)×306(奥行)×149(高さ)mm |
| 質量 | 約5.3kg |
