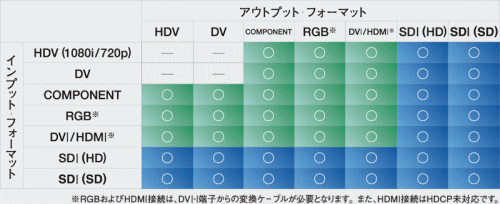

・HD-SD信号の相互変換はもちろん、HDV、DVフォーマット入力/出力DVI(HDMI)など多種多様な映像ソースに対応。
・HD-SDI/SDI ←→ HDV/DV の変換では、オーディオ・ストリームとタイムコードを相互に受け渡し可能です。またHD-SDIやSDIのエンベデッド・ オーディオをアナログ出力に分離、その逆も可能。
・フレーム・レート(59.94Hzから50Hzへの変換)やトI/P関係を相互変換可能
・本体
・DVI-HDMI変換プラグ ×2
・VGA-DVI変換プラグ
・HDMIケーブル
・ACケーブル
・取扱説明書
一般
| IEEE1394(i-LINK) | [映像] HDV:1080/59.94i、1080/50i、720/59.94p、720/50p、 1080/30p、1080/25p、1080/24p、720/30p、720/25p、 720/24p DV:480/59.94i、576/50i、480/60p、576/50p、480/24p [音声] HDV:MPEG1 レイヤー II 16ビット 48kHz 384kbps DV:リニア PCM 16ビット 48kHz、ノンリニア PCM 12ビット 32kHz(2ch) |
| HD-SDI/SDI | [映像] 1080/59.94i、1080/50i、720/59.94p、720/50p、 1080/60i、1080/30PsF、1080/30p、1080/29.97PsF、1080/25p、1080/24PsF、1080/24p、1080/23.98PsF、1080/23.98p、720/60P、720/29.97p、720/25p、720/24p、720/23.98p 480/59.94i、576/50i [音声] リニア PCM 24ビット 48kHz |
| コンポーネント (Y/Pb/Pr) |
1080/59.94p(出力のみ)、1080/50p(出力のみ)、1080/59.94i、1080/50i、720/59.94p、720/50p、480/59.94p、576/50p、480/59.94i、576/50i 1080/60i、1080/24PsF、1080/23.98PsF、720/60p |
| DVI-I(入力) | ・デジタル(RGB):1600X1200/60Hz、1400X1050/60/75Hz、1360X768/60Hz、1280X1024/60/75Hz、1280X768/60Hz、1280X960/60Hz、1152X864/75Hz、1024X768/60/75Hz、800X600/60/75Hz、640X480/60/75Hz ・アナログ(RGB):1024X768/60/75Hz、800X600/60/75Hz、640X480/60/75Hz |
| DVI-I(出力) | デジタル(RGB):1080/59.94p、1080/50p、1080/59.94i、1080/50i、720/59.94p、720/50p、480/59.94p、576/50p、480/59.94i、576/50i アナログ(Y/Pb/Pr):1080/59.94p、1080/50p、1080/59.94i、1080/50i、720/59.94p、720/50p、480/59.94p、576/50p、480/59.94i、576/50i |
| アナログ音声(入力) | ・XLR3ピンメス×2(CH1/2) +4dBu、-2dBu、-4dBu、-10dBu 切り替え ・RCA×2(CH3/4) +0dBu、-6dBu、-8dBu、-14dBu 切り替え サンプリング・レート:24ビット、48kHz/32kHz |
| アナログ音声(出力) | ・XLR3ピンオス×2(CH1/2) +4dBu、-2dBu、-4dBu、-10dBu 切り替え ・RCA×2(CH3/4) +0dBu、-6dBu、-8dBu、-14dBu 切り替え サンプリング・レート:24ビット、48kHz/32kHz |
| 外部同期 | 2値/3値/BBS (BNC) |
| サンプリング・レート | SD:4:4:4(Y/Cb/Cr)、10ビット、13.5MHz HD:4:4:4(Y/Pb/Pr)、10ビット、74.1758MHz/74.25MHz RGB:4:4:4(R/G/B)、10ビット、25MHz〜90MHz |
| ビデオ・プロセッシング | スケーリング機能:任意の入出力間のスケーリング フレーム同期機能:フレーム・シンクロナイザー内蔵で外部同期可能 フレーム・レート変換機能:59.94Hzから50Hzへの変換など、フレーム・レートの変換 I/P変換(De-interlace)機能:HDを含む任意のフォーマットでのI/P変換(De-interlace)が可能 |
| オーディオ・プロセッシング | ディレイ機能:1/100フレーム単位で設定可能、フレーム、時間単位(mS)で表示 サンプリング・レート変換機能:32kHzから48kHzへの変換など、サンプリング・レートの変換が可能 |
| 外形寸法 | 482(幅)×44(高さ)×309(奥行)mm |
| 質量 | 約4.5kg(本体のみ) |
| 消費電力 | 約60W |
| 電源 | AC100V、 50/60Hz |
(赤字はVer.2で対応になったフォーマット)
