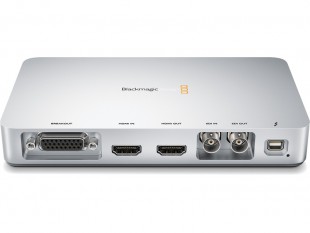

(3Gb/s SDI、HDMI、アナログ接続に対応。また、Thunderboltに対応したキャプチャー・再生デバイス。
・本体
・Thunderboltケーブル
・BREAKOUTケーブル ×2式
・DVD ROM(ﾏﾆｭｱﾙ・ﾄﾞﾗｲﾊﾞｰ等)

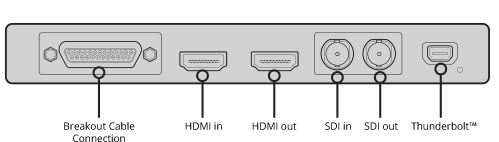

接続
|
SDIビデオ 入力/出力 |
10-bit 1系統(SD/HD切替可能) |
|
アナログビデオ 入力/出力 |
コンポーネントYUV1系統(3BNCまたはRCA端子) Sビデオ、コンポジットに切替可能 コンポーネントはSD/HDをサポート |
| HDMIビデオ入力/出力 | HDMI(A Type)1系統 |
|
アナログオーディオ 入力/出力 |
2チャンネルアナログオーディオ (プロフェッショナルバランスXLR端子、あるいはアンバランス端子) |
| AES/EBUオーディオ入力 | 2チャンネルアンバランス(BNC/RCA端子、サンプルレートコンバーター搭載) |
|
SDIオーディオ 入力/出力 |
16チャンネルエンベデッド(HD) 8チャンネルエンベデッド(SD) |
| HDMIオーディオ入力/出力 |
2チャンネルエンベデッド(SD/HD) |
| 同期入力 |
SD、720p50、720p59.94、1080i50、 1080i59.94フォーマットではブラックバースト。 HDフォーマットでは3値シンク。 |
コーデック
| 対応コーデック |
AVC-Intra、AVCHD、Canon XF MPEG2、Digital SLR、DV-NTSC、DV-PAL、 DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、 Apple ProRes4444、Apple ProRes422(HQ)、Apple ProRes422、Apple ProRes(LT)、 Apple ProRes422(Proxy)、非圧縮 8-bit 4:2:2、非圧縮 10-bit 4:2:2 |
ビデオフォーマット
| 対応SDフォーマット | 625/25 PAL、525/29.97 NTSC |
| 対応HDフォーマット |
720p50、720p59.94、720p60、1080i50、1080i59.94、1080i60、 1080PsF23.98、1080p23.98、1080PsF24、1080p24、1080PsF25、 1080p25、1080PsF29.97、1080p29.97、1080PsF30、1080p30 |
| 対応SDIメタデータ |
VITCによる3：2プルダウン除去。 ビデオファイルの最大3ラインを利用したVANCキャプチャー・再生。 HD RP188。クローズドキャプション。 |
| ビデオサンプル | 4：2：2 |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M |
| オーディオサンプリング | テレビ標準サンプルレート(48kHz/24bit) |
| 色精度 | 10-bit |
| 色範囲 | REC 601、REC 709 |
| HDMI解像度 | 接続したデバイスにdot per dotのHD解像度入力 |
| HDMI色精度 | 10-bit |
| 対応マルチレート |
SDI、HDMIビデオインターフェースは、SD/HD間で切替可能。 SDIは270Mb/s SD-SDI、1.5Gb/s HD-SDI、3Gb/s HDで切替可能。 |
| コピー防止 |
法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。 コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。 |
処理
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
| HDダウンコンバージョン |
SDI出力で、リアルタイム10-bitハードウェアダウンコンバージョン。 HDでの作業中は、再生時にコンポジット、Sビデオを出力。 アナログビデオをコンポーネントに切り替えるとHD/SDの選択可能。 レターボックス、アナモフィック16：9、センターカット4：3を選択可能。 |
| HDアップコンバージョン |
ビデオキャプチャー時にリアルタイム10-bit SD-1080HD/720HDコンバージョン |
| HDクロスコンバージョン | ビデオキャプチャー時にリアルタイム10-bit 720HD-1080HDコンバージョン |
一般
| 電源 | Thunderboltケーブルから給電 |
| 作業温度 | 5～40℃(32～104°F) |
| 外形寸法 | 167(幅)mm×25(高)mm×101(奥行)mm |
| 質量 | 428g |
