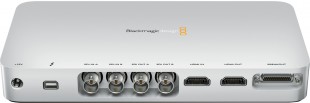

Ultrastudio 3D
・ACアダプター
・Thunderbolt ケーブル
・BREAKOUTケーブル
・DVD ROM（ﾏﾆｭｱﾙ、ﾄﾞﾗｲﾊﾞｰ等）
接続
|
SDIビデオ入力/出力 |
10-bit 2系統(SD/HD切替可能) |
|
アナログビデオ入力/出力 |
3BNCコンポーネントYUV1系統(Sビデオ、コンポジットに切替可能) コンポーネントはSD/HDをサポート |
| HDMIビデオ入力/出力 | HDMI(A Type) 1.4a 1系統 |
|
アナログオーディオ入力/出力 |
2チャンネルアナログオーディオ (プロフェッショナルバランスアナログオーディオXLR端子) |
| AES/EBUオーディオ入力 | 2チャンネルアンバランスオーディオ(サンプルレートコンバーター搭載) |
|
SDIオーディオ入力/出力 |
16チャンネルエンベデッド(HD/SD) |
| HDMIオーディオ入力/出力 |
8チャンネルエンベデッド(SD/HD) |
| コンピューターインターフェース |
Thunderbolt |
| 同期入力 |
SD、720p50、720p59.94、1080i50、 1080i59.94フォーマットではブラックバースト HDフォーマットでは3値シンク |
ビデオフォーマット
| 対応SDフォーマット | 625/25 PAL、525/29.97 NTSC、525/23.98 NTSC、480p |
| 対応HDフォーマット |
720p50、720p59.94、720p60、1080PsF23.98、1080PsF24、1080PsF25、 1080PsF29.97、1080PsF30、1080p23.98、1080p24、1080p25、1080p29.97、 1080p30、1080i50、1080i59.94、1080i60、1080p50、1080p59.94、1080p60 |
| 対応2Kフォーマット |
2048×1556PsF24、2048×1556PsF25、 2048×1556p23.98、2048×1556p24、2048×1556p25 |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M |
| 対応SDIメタデータ |
VITCによる3：2プルダウン除去。ビデオファイルの最大3ラインを利用した VANCキャプチャー・再生。HD RP188、クローズドキャプション |
| ビデオサンプリング | 4：2：2、4：4：4 |
| オーディオサンプリング | テレビ標準サンプルレート(48kHz/24bit) |
| 色精度 | 10-bit |
| 色範囲 | REC 601、REC 709 |
| HDMI解像度 | 接続したデバイスにdot per dotのHD解像度入力 |
| HDMI色精度 | 10-bit |
| 対応マルチレート |
SDI、HDMI、アナログコンポーネントビデオインターフェースは、SD/HD間で切替可能。 SDIは270Mb/s SD-SDI、1.5Gb/s HD-SDI、3Gb/s HD、2K SDIで切替可能。 |
| コピー防止 |
法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。 コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。 |
処理
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
| 3D処理 | デュアルストリーム、フレームパッキング方式のキャプチャー・再生 |
| HDダウンコンバージョン |
ビデオ再生時にソフトウェアベースのダウンコンバージョン |
| HDアップコンバージョン |
ビデオキャプチャー時にリアルタイム10-bit SD-1080HD/720HDコンバージョン |
| HDクロスコンバージョン | ビデオキャプチャー時にリアルタイム10-bit 720HD-1080HDコンバージョン |
