4K対応リモートカメラ。
UHD(3840×2160) 59.94p 出力対応。
1.0型MOSセンサー搭載。
高画質4K/60p撮影 スタジアムやホールなどでの高品位な映像制作に対応。
赤外線撮影が可能なナイトモードを搭載。
光学20倍ズームに加え、高い解像度を保ったまま4Kモード時で24倍、HDモード時で32倍までの超解像ズームができるiズームを搭載。
・AW-UE150K(リモートカメラ部)
・AW-RP150G(リモコン部)
・GV-PA901(PoE++給電アダプター)
・ACアダプター×3
・ACケーブル×3
・LANケーブル5ｍ(青)×2
・LANケーブル100ｍ(白)×2
・設置面用取付金具

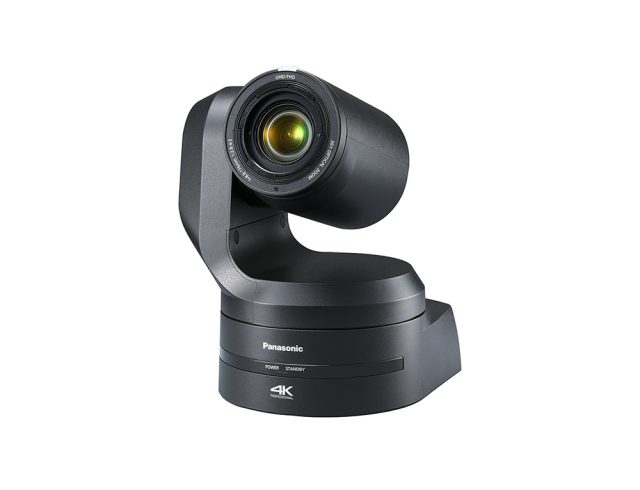

カメラ(AW-UE150K)
| 撮像素子 | 1.0型MOS |
| レンズ | 電動20倍光学ズーム 8.8mm～176.0mm F2.8 ～ F4.5 ※35mm換算：24.5mm～490.0mm |
| ズーム倍率 | 電動光学ズーム：20倍 i.Zoom：UHD 24倍、FHD 32倍 デジタルズーム：10倍 |
| 画角範囲 | 水平画角：75.1°（Wide端） - 4.0°（Tele端） 垂直画角：46.7°（Wide端） - 2.3°（Tele端） 対角画角：82.8°（Wide端） - 4.6°（Tele端） |
| 光学フィルター | スルー、1/4、1/16、1/64、IRスルー ※IRスルーは「ナイトモード」として利用 |
| フォーカス | オート／マニュアル切替 |
| フォーカス距離 | ズーム全域：1000 mm、Wide端：100 mm |
| 色分解光学系 | MOS×1 |
| 標準感度 | F9/2000 lux（Normalモード選択時） |
| 最低照度 | 2lx（条件：F2.8、59.94p、50IRE、42 dB、蓄積無し） |
| S/N | 60 db以上 |
| 水平解像度 | 1,600 TV 本 Typ（中心部） |
| ゲイン切替 | Auto、0 dB～36 dB※2（Super Gain機能搭載：+37 dB ～ 42 dB） |
| ガンマ | HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3 /FILM-REC / VIDEO-REC / HLG |
| ホワイトバランス | ATW：3,200 K、5,600 K（ATW Speed 3段階可変あり） AWB：AWB-A / AWB-B VAR（2,000 K ～ 15,000 Kを指定された数値で選択可） |
| クロマ量可変 | OFF、－99 ％ ～ 99 % |
| シーンファイル | Scene1、Scene2、Scene3、Scene4 |
| 出力フォーマット | 4K 2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160/23.98p HD 1080/59.94p、1080/50p、1080/29.97p、1080/29.97PsF、1080/25p、1080/25PsF、1080/23.98p、1080/24p、1080/23.98p、1080/23.98PsF、1080/59.94i、1080/50i、720/59.94p、720/50p |
| 入力端子 | DC 12 V IN、G/L IN（BNC） BBS（Black Burst Sync）、3 値同期に対応 BBS ではカラーサブキャリアにはロックしません。 |
| 出力端子 | HDMI HDMI 2.0コネクター 4:2:2/10bit HDCP には対応していません。 ビエラリンクには対応していません。 12G-SDI OUT SMPTE 2082-1準拠 / 75 Ω（BNC×1） 3G-SDI OUT SMPTE292 / 75 Ω（BNC×1） Level-A/Level-Bに対応 MONI OUT SMPTE292 / 75 Ω（BNC×1） Optical Fiber SFP+準拠 Single Fiber 送出する信号は12G-SDI OUTと同じです。 本機は光信号入力には対応しておりません。 |
|---|---|
| 入出力端子 | LAN IP制御用LAN端子（RJ-45） RS-422 CONTROL IN RS422A（RJ-45） マイク/ライン入力 ※Φ3.5 mmステレオミニジャック ※入力インピーダンス：約10 kΩ 不平衡) ・マイク入力時 入力レベル：－40 dBV（0 dB=1 V/Pa、1 kHz）プラグインパワー対応。 供給電圧：2.5 V±0.5 V ・ライン入力時 入力レベル：－10 dBV 入力ボリューム可変範囲：－36 dB ～ ＋12 dB（3 dB step) エンベデッドオーディオ出力レベル：－12 dBFS サンプリング周波数：48 kHz 量子化ビット数：24ビット（SDI、HDMI)、16 bit（IP） |
| カメラ/回転台コントロール | IP接続ケーブル ・ LANケーブル（カテゴリー5e以上、ストレートケーブル/クロスケーブル） 最大100 m AWプロトコル接続ケーブル ・LANケーブル※6（カテゴリー5e以上、ストレートケーブル）最大1000 m |
| パン・チルト 動作スピード | 最低速度0.08°/s 、最高速度60°/s以上 ・高速モード時の最高速度は180°/s |
| パン動作範囲 | ±175° |
| 消費電力 | 約9.0W |
| チルト動作範囲 | －30°～210° |
| 対応OS、対応ブラウザ | Windows Windows 7、10 Windows® Internet Explorer® 11（32 bit / 64 bit） Microsoft Edge Chrome Mac Mac OS 10.13、Mac OS 10.12、Mac OS 10.11 Safari 11 Chrome |
| 画像圧縮方式 | JPEG（MJPEG）、H.264、H.265 |
| 画像解像度 | 3840×2160、1920×1080、1280×720、640×360、320×180 |
| 画像配信設定(JPEG) | フレームレート : 最大30fps 2段階（Fine / Normal） |
| 画像配信設定(H.264) | ・ 2 段階（Motion priority / Image quality priority） UHD 60fps/50fps Frame Rate 指定時を除く。 ・ 配信方式 Unicast port（AUTO） Unicast port（MANUAL） Multicast port ・配信モード（UHD を除く） Constant bit rate Frame rate Best effort ・フレームレート [60Hzの時] 5fps/15fps/30fps/60fps （UHD は 30fps,60fps のみ） [50Hzの時] 5fps/12.5fps/25fps/50fps （UHD は 25fps,50fps のみ） ・最大～最小ビットレート HD時 512kbps/768kbps/1024kbps/1536kbps/2048kbps/ 3072kbps/ 4096kbps/6144kbps/8192kbps/10240kbps/ 12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/ 32768kbps/40960kbps/51200kbps/76800kbps UHD時 12800kbps/25600kbps/51700kbps/76800kbps |
| 画像配信設定(H.265) | ・配信方式 Unicast port (AUTO) Unicast port (MANUAL) Multicast port ・フレームレート [60Hzの時] 30fps [50Hzの時] 25fps 最大～最小ビットレート 8192kbps/12800kbps/25600kbps/51200kbps/76800kbps |
| 電源 | DC 12V±10 ％（10.8V ～ 13.2V）PoE++対応 |
| 消費電流 | 4.0A（XLRコネクター入力）、1.2A（PoE++ 電源） |
| 動作周囲温度 | 0 ℃ ～ 40 ℃ |
| 質量 | 約 4.2kg（取付金具を除く） |
| 外形寸法 | 幅 213mm× 高さ 267mm× 奥行 219mm |

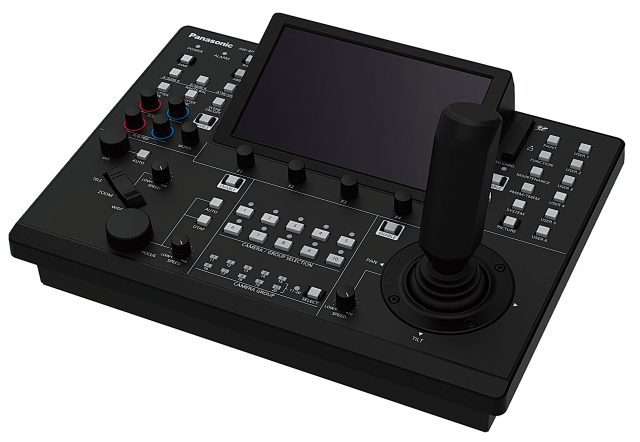

リモートカメラコントローラー(AW-RP150G)

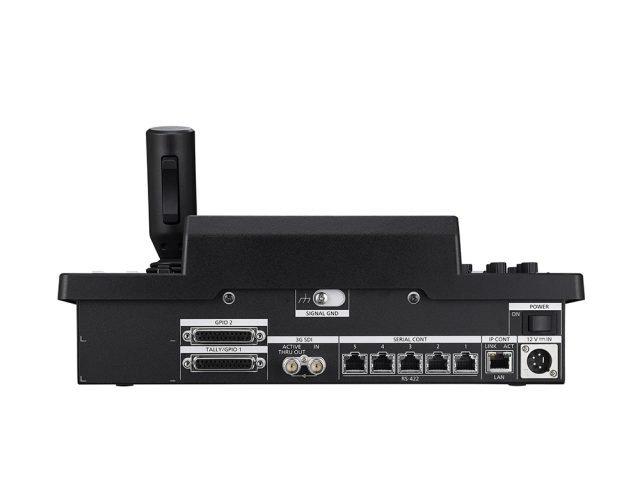

| 入力端子 | DC 12 V IN XLR 4 ピン 3G-SDI IN SMPTE292 / 75 Ω（BNC×1） 対応フォーマット 1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/23.98p、1080/25p、1080/23.98psF、1080/25psF |
|---|---|
| 出力端子 | Activeスルーアウト SMPTE292 / 75Ω（BNC×1） （本機の電源 ON 時に出力） |
| 入出力端子 | ■ LAN（RJ-45） 100BASE-TX PoE+ 入力 接続ケーブル：LAN ケーブル、最大 100 m ・スイッチングハブを経由して接続する場合：ストレートケーブル（カテゴリー 5 以上）、STP（Shielded Twisted Pair）ケーブルを推奨 ・機器を直接接続する場合：クロスケーブル（カテゴリー 5 以上）、STP（Shielded Twisted Pair）ケーブルを推奨 ・REMOTE：LAN（RJ-45）制御のみ可能 ※ スイッチ機能を有するリモートカメラによっては、この他ではない。 ■ シリアル（RJ-45） RS422（リモートカメラ用制御信号）、TALLY OUT 接続ケーブル：ストレートケーブル（カテゴリー 5 以上）、最大 1,000m TALLY OUT： オープンコレクタｰ出力（負論理） 最大耐圧 DC 24V、最大電流 50mA ■ TALLY /GPIO D-Sub 25 ピン ×2 個、メス、インチねじ TALLY IN：20 入力（R-TALLY、G-TALLY 各 10pin）、接点入力（ステータス動作） GPI IN1：5 入力（PMEM Group 1-4、Menu_Control） GPI IN2：20 入力（CAM SEL 1-10、PRISET SEL1-10） 接点入力（トリガ動作） GPI OUT1：11 出力（CAM GROUP SEL 1-10、Alarm） GPI OUT2：10 出力（CAM SEL 1-10） オープンコレクタｰ出力（負論理）、最大耐圧 DC 24V、最大電流 50mA |
| その他端子 | SIGNAL GND システムのグランドに接続 |
| LCD ディスプレイ | タッチパネル付き 7 型液晶WVGA（800×480） |
| SD カードスロット | SDHC / SDXC Memory Card Slot×1 |
| カメラ接続数 | 200台（IP）、5台（RS422） |
| 電源 | DC 12V（DC 入力範囲 DC 10.8V – DC 13.2V）PoE+対応 |
| 消費電流 | 1.0 A（XLR コネクター入力）、0.6 A（PoE+ 電源） |
| 動作周囲温度 | 0 ℃ ～ 40 ℃ |
| 質量 | 約 3.2 kg |
| 外形寸法 | 幅 342mm× 高さ 178mm× 奥行 245mm（突起物除く） |
