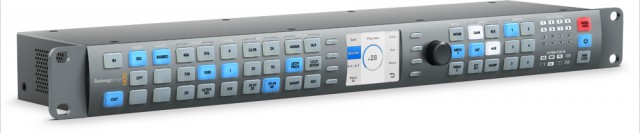

マルチレート12G-SDIインターフェースに対応した世界初の放送用コンバーター。
SD、HD、Ultra HDで、1089通りのアップ/ダウン/スタンダードコンバージョンを10-bit品質で実現。
エンベデッドオーディオ、クローズドキャプション、タイムコードにも対応。
・本体
・ACケーブル
接続
| SDIビデオ入力 |
・10bit 1系統(IN A) SD,HD,2K,3Gb/sHD,6Gb/sおよび12Gb/s UHD切替可能。 ・10bit 1系統(IN B) SD,HD,2K,3Gb/sHD,6Gb/s UHD切替可能。 4:2:2 3G/6G UHD用デュアルリンク入力として使用可能。 |
| SDIビデオループ |
リクロック10bit 1系統(IN Aループ) SD,HD,2K,3Gb/sHD,6Gb/sおよび12Gb/s UHD切替可能。 リクロック10bit 1系統(IN Bループ) SD,HD,2K,3Gb/sHD,6Gb/s切替可能。 |
| SDIビデオ出力 |
10bit 1系統(OUT A) SD,HD,2K,3Gb/sHD,6Gb/sおよび12Gb/s UHD切替可能。 10bit 1系統(OUT B) SD,HD,2K,3Gb/sHD,6Gb/s切替可能。 4:2:2 3G/6G UHD用デュアルリンク入力として使用可能。 |
| SDIオーディオ入力 | 16チャンネル(SD,HD,3Gb/sHD,2K,UHD) |
| SDIオーディオ出力 | 16チャンネル(SD,HD,3Gb/sHD,2K,UHD) |
| 内蔵Dolbyサポート | 同一フレームレートのDolby® E/AC-3通過 |
| 対応マルチレート |
すべてのSDI出力でSD,HD,Ultra HDの切替可能。 SDIは270Mb/s,SD-SDI,1.5Gb/s HD-SDI,2K SDI, 3Gb/s HD,6Gb/sおよび12Gb/s UltraHDの切替可能。 |
| 同期入力 |
SD：ブラックバースト HD：3値シンク |
| コンピューターインターフェース |
ソフトウェアアップデートおよびコンフィギュレーション用 USB 2.0 mini Bポート |
| プロセッサインターフェース | 発光プッシュボタン、LEXステータス表示、LCDオンスクリーンメニュー |
フォーマット
| 対応SDフォーマット | 625/25 PAL,525829.97 NTSC |
| 対応HDフォーマット |
720p/50,720p59.94,720p60,1080PsF23.98,1080p23.98, 1080PsF24,1080p24,1080PsF25,1080p25,1080PsF29.97, 1080p29.97,1080PsF30,1080p30,1080i50,1080p50, 1080i59.94,1080p59.94,1080i60,1080p60 |
| 対応2Kフォーマット |
2048×1080PsF23.98、 2048×1080p23.98, 2048×1080PsF24,2048k×1080p24 |
| 対応Ultra HDフォーマット | 3840×2160p 23.98、24,25,29.97,30,50,59.94,60 |
| SDI規格 |
SMPTE 259M,SMPTE 292M,SMPTE296M, SMPTE 372M,SMPTE 425M |
| 対応SDIメタデータ |
VITC/ATCサポート、SMPTE 12M。 ビデオインデックスサポートはWSS、BP186、AFD、SMPTE 2016。 クローズドキャプションは608、708間の変換、SMPTE 334Mをサポート。 |
| オーディオサンプリング | テレビ標準サンプルレート(48kHz/24bit) |
| ビデオサンプル | 4:2:2 |
| 色精度 | 10-bit |
| 色範囲 | REC 601,REC 709 |
|
対応SDIフォーマット |
525 NTSC,625 PAL,720HD,1080HD,2K 2048×1080, Ultra HD 3840×2160切替可能 |
コンバージョン
| IN/OUT |
※枠内にあるフォーマットであればすべての組み合わせで双方向のコンバージョンが可能です。
480i59.94,576i50,720p50,720p59.94,720p60,1080p23.98,1080PsF23.98, 1080p24,1080PsF24,1080p25,1080PsF25,1080p29.97,1080PsF29.97, 1080p30,1080PsF30,1080i50,1080p50,1080i59.94,1080p59.94, 1080i60,1080p60,2K 1080p23.98,2K 1080PsF23.98,2K 1080p24, 2K 1080PsF24,Ultra HD 2160p23.98,Ultra HD 2160p24, Ultra HD 2160p25,Ultra HD 2160p29.97,Ultra HD 2160p30, Ultra HD 2160p50,Ultra HD 2160p59.94,Ultra HD 2160p60 |
処理
| アスペクトレシオ変換 | リアルタイム可変/固定アスペクトレシオ変換 |
| リアルタイムビデオ処理 |
ケイデンス検出(挿入/除去)、シーンカット検出、 カラーコレクション、プロセスアンプ制御を含む |
| フォーマット変換 |
リアルタイムアップコンバージョン、ダウンコンバージョン、 クロスコンバージョン、SD/HD/UHDスタンダードコンバージョン |
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
一般
| 電源 | AC 100-240V 50-60Hz |
| 外形寸法 | 482mm×44.2mm×125mm |
| 重量 | 1.45kg |
