40系統の入力および40系統の出力を搭載
SDIは、最大2160p60まで、すべてのSDIビデオ対応。
・本体
・ACケーブル ×2
・SDカード(ソフトウェア&マニュアル)

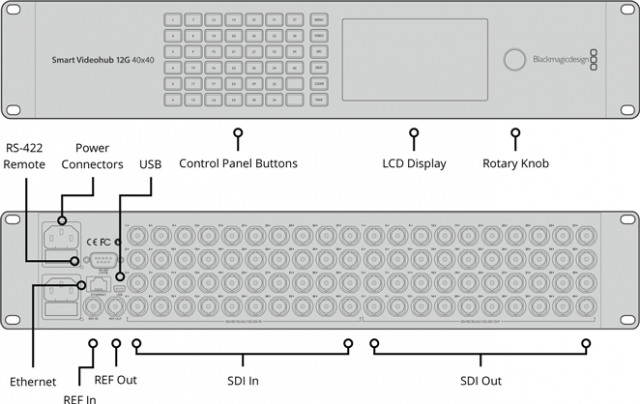

接続
| SDIビデオ入力 | 10-bit x40（SD-SDI、HD-SDI、12G-SDI切替可能） |
| SDIビデオ出力 | 10-bit x40（SD-SDI、HD-SDI、12G-SDI切替可能） |
| SDIレート | DVB-ASI、270Mb、1.5G、3G、6G、12G |
| SDIリクロッキング | すべてのSDI出力 |
| リファレンス入力 | 3値シンクまたはブラックバースト |
| リファレンス出力 | リファレンス終端ループ出力 |
| コントロールパネル接続 | イーサネット |
| シリアルコントロール接続 | DB-9 RS-422 |
フォーマット
| SDビデオフォーマット | 525i59.94 NTSC, 625i50 PAL |
| HDビデオフォーマット | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| 2Kビデオフォーマット | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Ultra HDビデオフォーマット | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4Kビデオフォーマット | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| SDI規格 | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A/B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 、ITU-R BT.601 |
| SDIビデオサンプリング | 4:2:2、4:4:4 |
| SDIオーディオサンプリング | テレビ標準サンプルレート（48kHz/24-bit） |
| SDI色精度 | 10-bit 4:2:2、4:4:4 |
| SDIカラースペース | YUV、RGB |
| SDI自動切替 | 各入力でSD-SDI、HD-SDI、12G-SDI、DVB-ASIが自動的に選択されるため、個々の入力で異なるテレビ規格を使用可能 |
| 対応SDIメタデータ | SMPTE 352Mのデータに付属されるビデオペイロードIDに対応 |
一般
| ディスプレイ | ビデオおよびメニュー設定用の内蔵5インチLCD |
| 電源 | 内蔵90-240V AC ×2 |
| 停電保護 | クロスポイント接続設定を保存し、電源復旧時に瞬時に回復 |
| 外形寸法(横×高さ×奥行) | 482×88×160mm |
| 質量 | 4.5㎏ |
| 作動環境 | 作動温度：0°〜40° C（32°〜104° F） 保管温度：-20°〜45° C（-4°〜113° F） 相対湿度：0% 〜 90% （結露なし） |
