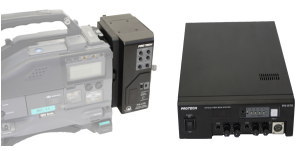

カメラのHD/SD-SDI信号、各種制御信号、インカムなどを光ファイバーケーブルにより長距離伝送するための伝送装置。
TDP-371M等との接続でスイッチングカメラとしても運用可能。
(タリー、インカム、リターン信号が使用できます。)
※カメラの制御には別途カメラリモコンが必要となります。
・ｾﾝﾀｰｽﾃｰｼｮﾝ(PS-570HD)
・ｶﾒﾗｱﾀﾞﾌﾟﾀｰ(PS-470HD)
・インカム ×2
・D/A変換
・VIF-100BC(SONY HD用)
・VIF-100P(Panasonic用)
・VIF-100(DSR-450等用)
・ACケーブル(PS-570HD用)
・ACアダプター(D/A変換用)
・VIFケーブル 6Pin-6Pin
・ﾘﾓｺﾝｹｰﾌﾞﾙ(AJ-EC3P用 ﾘﾓｺﾝ側)
・ﾘﾓｺﾝｹｰﾌﾞﾙ(AJ-EC3P用 ｶﾒﾗ側)
・ﾘﾓｺﾝｹｰﾌﾞﾙ(Panasonic用)
・ﾘﾓｺﾝｹｰﾌﾞﾙ(SONY用)
・キャノン5Pin-3Pin パラ(ｲﾝｶﾑ用)
・Dsub 15Pin-先パラ(ﾀﾘｰ用)
・15Pin-キャノン3Pin(ﾀﾘｰ用)
・BNC50cm ×3
・取扱説明書 ×2
・ｲﾝﾀｰﾌｪｰｽ取付用ネジ ×4
・+ドライバー

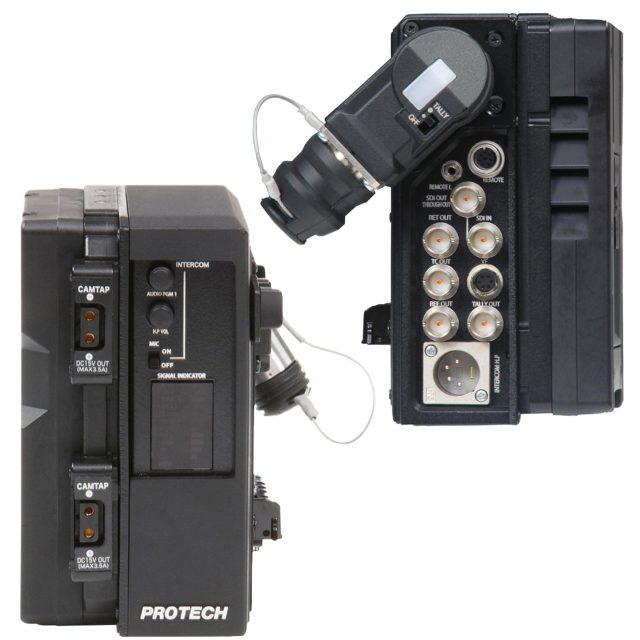

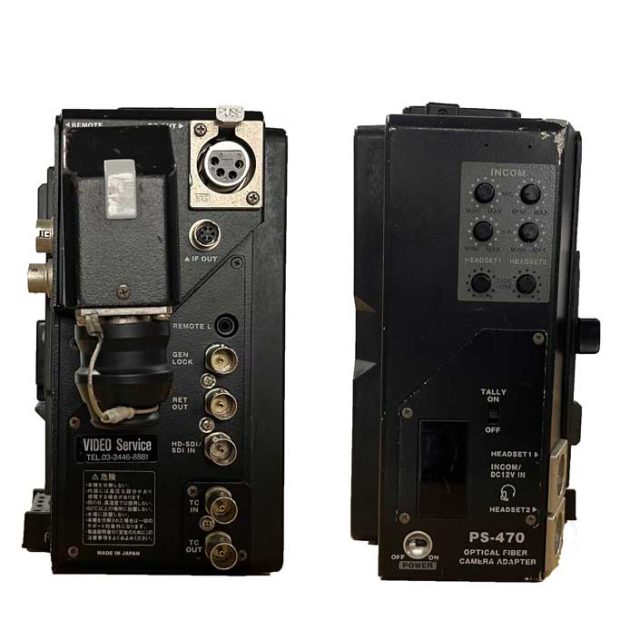

PS-470HD (カメラアダプター)
| 接続コネクター | 多治見OPS |
| インカム | XLR4ピンオス(カーボン) |
| 外形寸法 | 180(幅)×169(高さ)×91(奥行)mm |
| 質量 | 約1.8kg |
| 電源 | DC12V(Vマウント/キャノン4P) ※500mまではベースステーションから供給出来ます。 別電源の場合最長2000mまで。 |
PS-570HD (ベースステーション)
| 接続コネクター | 多治見OPS |
| 映像出力 | SDI×4(BNC) |
| 音声出力 | SDIエンベデッド |
| 外部同期入力 | 3値SYNC/BBS(BNC) ※同期信号はカメラによります。 |
| TC | BNC×1 ※TC使用時カメラリモコンは使用できません。 |
| RET | ・HDアナログY/SDコンポジット×1(BNC) ※RET信号はカメラによります。 |
| インカム | XLR4ピンオス |
| 外形寸法 | 215(幅)×71(高さ)×320(奥行)mm |
| 質量 | 約3.9kg |
| 電源 | AC100V DC12V(キャノン4P) |
主な対応カメラ
| メーカー | 型番 | リモコン |
| ソニー | DSR-450WS※ | RM-B150/RM-B750 |
| ソニー | HDW-650/750/790 | RM-B150/RM-B750 |
| ソニー | HDW-900R | RM-B150/RM-B750 |
| ソニー | PDW-700 | RM-B150/RM-B750 |
| Panasonic | AJ-SDX900※ | AJ-EC3P |
| Panasonic | AJ-HDC27H | AJ-EC3P |
| Panasonic | AJ-HDX900 | AJ-RC10G |
| Panasonic | AG-HPX555 | AJ-RC10G |
※オプションボード装着で、SDI出力が可能な場合に限ります。
