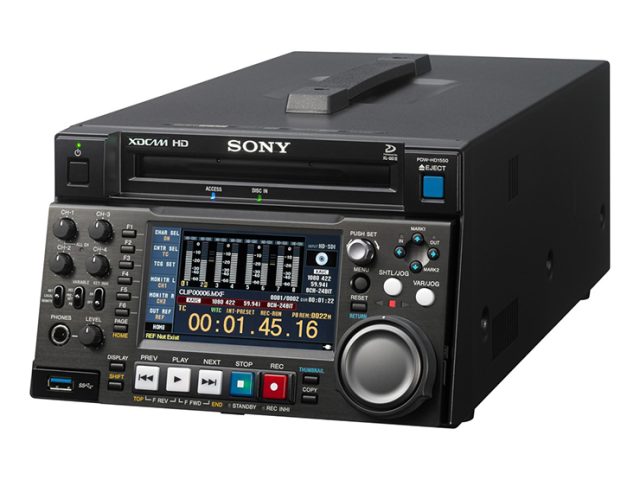

XDCAM HD422レコーダー
・XAVC CODEC OPTION(XDBK-106) インストール済
・Professional Disc3層/4層
・MPEG HD/MPEG HD422
・XAVC対応
アナログオーディオ4ch対応
・本体
・ACケーブル
ビデオ |
XAVC・・・MPEG-4 AVC/H.264 100Mbps MPEG HD422・・・MPEG-2 422@HL、50Mbps MPEG HD・・・MPEG-2 MP@HL 35/25/18Mbps(再生のみ) MPEG IMX・・・MPEG-2 422P@ML 50/40(再生のみ)/30Mbps DVCAM・・・DVCAM 25Mbps |
オーディオ |
XAVC・・・24bit 48kHz 8ch MPEG HD422・・・24bit 48kHz 8ch MPEG HD・・・16bit 48kHz 4/2ch MPEG IMX・・・16bit 48kHz 8ch or 24bit 48kHz 4ch(再生のみ) DVCAM・・・16bit 48kHz 4ch |
プロキシビデオ | MPEG-4 |
プロキシオーディオ | A-Law、8bit、8kHz、8ch |
XAVC |
100Mbps: 約21分(1層)、約46分(2層)、約92分(3層)、約120分(4層) |
MPEG HD422 |
50Mbps: 約43分(1層)、約95分(2層)、約190分(3層)、約240分(4層) |
MPEG HD |
35Mbps: 約65分(1層)、約145分(2層)、約290分(3層)、約360分(4層) 25Mbps: 約85分(1層)、約190分(2層)、約380分(3層)、約480分(4層) 18Mbps/再生のみ: 約112分(1層)、約248分(2層)、約496分(3層)、約600分(4層) |
MPEG IMX |
50Mbps: 約45分(1層)、約100分(2層)、約200分(3層)、約240分(4層) 40Mbps/再生のみ: 約55分(1層)、約120分(2層)、約240分(3層)、約300分(4層) 30Mbps: 約68分(1層)、約150分(2層)、約300分(3層)、約360分(4層) |
DVCAM |
25Mbps: 約85分(1層)、約185分(2層)、約370分(3層)、約450分(4層) |
デジタル |
・HD/SD-SDI INPUT : BNC×1(HD/SD切換式) ・HD・・・SMPTE-292M準拠/SD・・・SNOTE-259M準拠 |
アナログビデオ |
REF,VIDEO INPUT : BNC×2(ループスルー)、HD3値シンク(0.6Vp-p/75Ω/同期正負) またはSDブラックバースト/コンポジットシンク(0.286Vp-p/75Ω/同期負) |
アナログオーディオ |
ANALOG AUDIO INPUT : 1、2・・・XLR3pin 凹×2、+4/0/-3/-6dBu 切換式、 ハイインピーダンス、平衡(メニュー設定により4ch対応可) |
デジタルオーディオ |
DIGITAL AUDIO(AES/EBU)IN1/2、3/4 : BNC×2、 1/2ch、3/4ch、AES-3id-1995準拠 |
タイムコード入力 | TIME CODE IN : BNC×1 SMPTEタイムコード、0.5~18Vp-p/3.3kΩ/不平衡 |
DC入力 | DC12V : XLR4pin 凹×1 |
デジタル |
・HD-SDI OUTPUT : BNC×2(HD SDI2出力のみスーパーのON/OFFが可能)、SMPTE-292M準拠 ・SD-SDI OUTPUT : BNC×2(SD SDI2出力のみスーパーのON/OFFが可能)、SMPTE-259M準拠 ・HDMI OUTPUT : Type A 19pin×1 (映像・・・1080i,720P,480i,480P,576i,576P、音声・・・2ch/16bit/48kHz) |
アナログビデオ |
COMPOSITE OUTPUT : BNC×2(COMPOSITE2出力のみスーパーのON/OFFが可能)、 1.0Vp-p/75Ω/同期負 SMPTE-170M準拠 |
アナログオーディオ |
・ANALOG AUDIO OUTPUT : XLR3pin 凸×2、+4/0/-3/-6dBu 切換式、600Ω負荷、 ローインピーダンス、平衡(メニュー設定によりINPUT変更可) ・AUDIO MONITOR : XLR3pin 凸×2、+4dBu、600Ω負荷、ローインピーダンス、平衡 ・PHONES : ステレオ標準ジャック×1、-∞~-13dBu/8Ω/不平衡 |
デジタルオーディオ |
DIGITAL AUDIO(AES/EBU)OUT 1/2、3/4 : BNC×2、 1/2ch、3/4ch、AES-3id-1995準拠 |
タイムコード出力 | TIME CODE OUT : BNC×1 SMPTEタイムコード、1.0Vp-p/75Ω/不平衡 |
REMOTE(9P) | D-sub 9pin(凹)×1 RS-422A準拠 |
REMOTE | 4pin 凹×1 DC12V、7.5W |
ネットワーク |
RJ-45型×1 1000BASE-T・・・IEEE802.3ab準拠、100BASE-TX・・・IEEE8023u準拠、 10BASE-T・・・IEEE802.3準拠 |
MAINTENANCE端子 | High Speed USB(USB2.0) Type-A型×2 |
LDCモニター | 4.3型Color LCD |
USB端子 | フロント USB3.0×1 Type A端子 |
メディア | 1/2/3/4層 Professional Disk |
電源 | AC100V~240V、50/60Hz、DC12V |
消費電力 | AC 約100W DC約12V 約7.5A |
外形寸法 | 約210(幅)×約132(高さ)×約420(奥行)mm(最大突起含まず) |
質量 | 約6.5kg(本体) |
