FOR.A

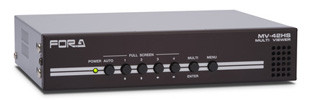

MV-42HS

6,000円 (1day/税抜)

内容

4入力マルチビューワ。
1画面、左右2分割画面または4分割画面をHD-SDIおよびDVI-Dで出力、HD-SDI、SD-SDI、アナログコンポジット (オプション) の混在入力に対応。

・HD-SDI、SD-SDIの混在入力、非同期入力に対応
・アナログコンポジットの混在入力 (オプション)
・HD-SDIおよびDVI-D (1920 x 1080i または 1280 x 720p) の高精細出力
・1画面、左右2分割画面または4分割画面から出力選択
・HD-SDI/SD-SDI入力のエンベデッドオーディオレベルメータ表示 (最大8ch)
・HD-SDI/SD-SDIにエンベデッドされているタイムコード表示
・各入力毎に最大16文字 (英数字、記号、カナ、漢字) までのタイトル表示が可能

付属物

・本体
・ACアダプター
・ACケーブル
・取扱説明書

主な仕様

ビデオ入力
下記いずれかを4入力 (混在入力、非同期入力可能)

HD-SDI

1.485Gbpsまたは1.485/1.001Gbps 75Ω BNC

・カラーフォーマット: YCbCr (4:2:2)

・量子化ビット: 10-bit

SD-SDI

270Mbps 75Ω BNC

・カラーフォーマット: YCbCr (4:2:2)

・量子化ビット: 10-bit

ビデオフォーマット 1080/60i, 1080/59.94i, 1080/50i, 1080/30p, 1080/30PsF, 1080/29.97p, 1080/25p, 1080/25PsF, 1080/24p, 1080/24PsF, 1080/23.98p, 1080/23.98PsF, 720/60p, 720/59.94p, 720/50p, 720/24p, 720/23.98p, 525/60 (NTSC), 625/50 (PAL)

ビデオ出力

HD-SDI

1出力 1.485Gbps または 1.485/1.001Gbps 75Ω BNC

・カラーフォーマット: YCbCr (4:2:2)

・量子化ビット: 10-bit

※エンベデッドオーディオは非対応です。

DVI-D

1出力 DVI-Dコネクタ

・カラーフォーマット: RGB

・量子化ビット: 8-bit

※HDCPは非対応です。

ビデオフォーマット

1080/59.94i, 1080/50i, 720/59.94p, 720/50p

※入出力ビデオ間のフレームレートコンバータ機能はありません。

※入出力ビデオ間のフレームレートの差により、同じフレームを2回出力する場合や、フレームを飛ばす場合があります。



入出力ディレイ 最大1.5フレーム

一般

画面表示 1画面、左右2分割画面、4分割画面
レベルメータ表示 HD-SDI/SD-SDI入力のエンベデッドオーディオのレベルメータ表示 (最大8チャネル)
タイムコード表示 HD-SDI/SD-SDI入力のエンベデッドタイムコードの表示
タイトル表示

各入力に1行 x 16文字のタイトル表示。

文字の種類: 英数字、カナ、記号、漢字 (JIS第1、第2水準) ※全角文字のみ表示可能

データ保持 各種設定等をEEPROMに保存
インターフェイス RS-232C: D-sub 9ピン (オス) 1系統 伝送速度38,400bps データ長8ビット、ストップビット1ビット、パリティ NONE
使用温度・湿度 0℃〜40℃ ・ 30%?90% (結露のないこと)
電源電圧・消費電力

DC 12V (DCジャック)

・ 22VA (12W) (AC 100V時)、23VA (11W) (AC 200V時)

外形寸法 212 (W) x 44 (H) x 161 (D) mm
質量 1.25kg
