matrox

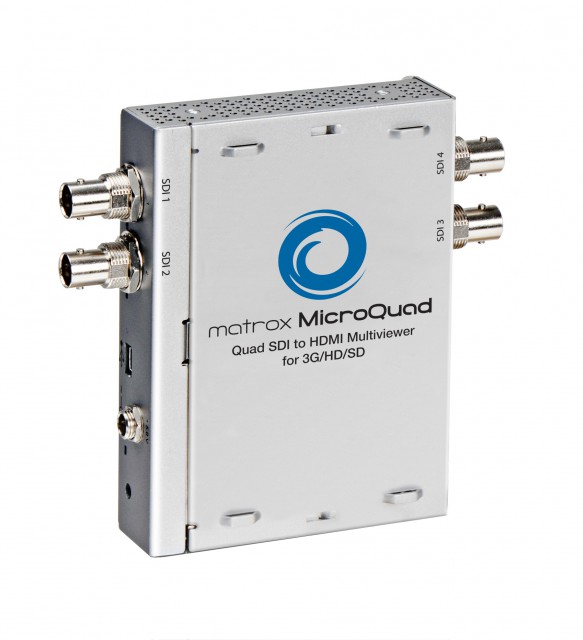

MicroQuad

5,000円 (1day/税抜)

内容

HDMI入力のあるモニターでSDIビデオ信号のモニタリングが可能。
4つのSDI入力端子があり、1台のHDMIモニターに最大4つのSDI信号を出力します。

付属物

・本体
・ACアダプター

主な仕様

一般

入力 BNC(3G/HD/SD/SD-SDI)×4
出力

HDMI×1

miniUSB(TypeB)×1

※miniUSB端子はファームウェア更新のために使用する端子です

基本情報

SMPTE-259M/292M/424M/425M

SDI対応・・・YUV 4:2:2 8bit/10bit

HDMI対応・・・YUV 4:2:2

入力信号の自動検出

入力表示解像度

・NTSC

・PAL

・720P : 50/29.94/60

・1080i : 50/59.94/60

・1080p : 23.98/25/24/29.97/30

・1080Psf : 23.98/25/24/29.97/30

・1080p(レベルA) : 50/59.94/60

・1080(レベルB[デュアルリンク] : 50/59.94/60)

※同時に複数のSDI信号を入力をする場合、すべて同じビデオフォーマットである必要があります。

表示形式 4画面分割/フルスクリーン表示
オーディオ

SDI入力:エンベデット 16チャンネル

HDMI出力:エンベデット 8チャンネル

電源 5V/3A
外形寸法 125×118×26mm
重量 220g
