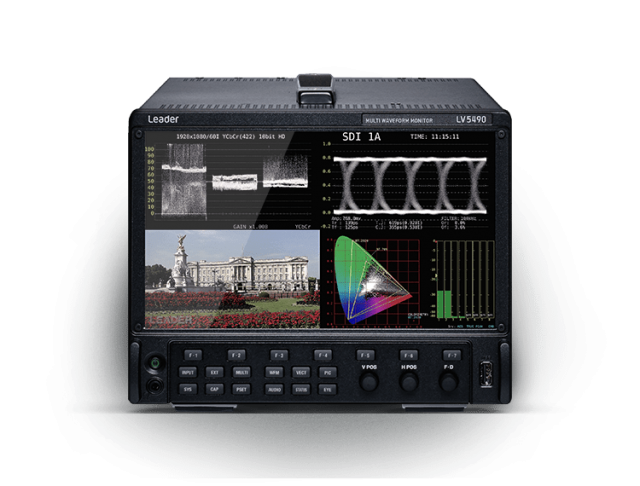

SD-I 対応ビデオフォーマットと規格

　 　　 　

SMPTE ST 259	720×487　4:2:2(Y,CB,CR)/10bit　59.94/i 720×576　4:2:2(Y,CB,CR)/10bit　50/i

HD-SDI 対応ビデオフォーマットと規格

　 　 　　 　

SMPTE ST 274 1920×1080 （4:2:2(Y,CB,CR)/10bit）	60,59.94,50 /I 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF

　 　 　　 　

SMPTE ST 296 1280×720 （4:2:2(Y,CB,CR)/10bit）	60,59.94,50,30,29.97,25,24,23.98 /P

3G-SDI レベルA 対応ビデオフォーマットと対応規格

　 　　 　　 　 　 　 　　 　 　 　　 　　 　 　 　　 　　 　

SMPTE ST274 1920×1080	4:2:2(Y,C,BC,R)/10bit 60,59.94,50 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 60,59.94,50 /I 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 60,59.94,50 /I 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I
SMPTE ST 296 1280x720	4:4:4(R,G,B)/10bit 60,59.94,50,30,29.97,25,24,23.98 /P 4:4:4(Y,CB,CR)/10bit 60,59.94,50,30,29.97,25,24,23.98 /P
SMPTE ST 2048 2048x1080	4:2:2(Y,CB,CR)/10bit 60,59.94,50,48,47.95 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /PsF 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF
SMPTE ST 428 2048x1080	4:4:4(X,Y,Z)/12bit 30,25,24 /P 30,25,24 /PsF

3G-SDI レベルB およびHD-SDI デュアルリンク対応ビデオフォーマットと対応規格

　 　　 　　　 　

SMPTE ST 274 1920x1080

4:2:2(Y,CB,CR)/10bit 60,59.94,50 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 60,59.94,50 /I

　 　 　　 　

SMPTE ST 2048 2048x1080	4:2:2(Y,CB,CR)/10bit 60,59.94,50,48,47.95 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF

　 　　 　　　 　

SMPTE ST 428 2048x1080	4:4:4(X,Y,Z)/12bit 30,25,24 /P 30,25,24 /PsF

3G-SDI レベルBデュアルストリーム対応ビデオフォーマットと対応規格

　 　　 　　 　

SMPTE ST 274 1920x1080	4:2:2(Y,CB,CR)/10bit 60,59.94,50 /I 30,29.97,25,24,23.98 /P 30,29.97,25,24,23.98 /PsF

　　 　　 　

SMPTE ST 296 1280x720	4:2:2(Y,CB,CR)/10bit 60,59.94,50,30,29.97,25,24,23.98 /P

3G-SDI デュアルリンク対応ビデオフォーマットと対応規格

　 　 　

SMPTE ST 2036 3840x2160	4:2:2(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P

　 　 　

3840x2160	4:2:2(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P

　 　 　

SMPTE ST 2048 4096x2160	4:2:2(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P

　 　 　

4096x2160	4:2:2(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /PsF

3G-SDI クワッドリンク対応ビデオフォーマットと対応規格
(3G-SDI レベルA、レベルＢ伝送フォーマット対応)

　 　 　

SMPTE ST 2036 3840x2160	4:2:2(Y,CB,CR)/10bit 60,59.94,50 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P

　 　 　

3840x2160	4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /PsF 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /PsF 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /PsF

　 　 　

SMPTE ST 2048 4096x2160	4:2:2(Y,CB,CR)/10bit 60,59.94,50,48,47.95 /P 4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /P 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /P 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /P 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /P 4:2:2(Y,CB,CR)/12bi 30,29.97,25,24,23.98 /P

　 　 　

SMPTE ST 428 4096x2160	4:4:4(X,Y,Z)/12bit 24 /P

　 　 　

4096x2160	4:4:4(R,G,B)/12bit 30,29.97,25,24,23.98 /PsF 4:4:4(R,G,B)/10bit 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /PsF 4:4:4(Y,CB,CR)/10bit 30,29.97,25,24,23.98 /PsF 4:2:2(Y,CB,CR)/12bit 30,29.97,25,24,23.98 /PsF

　 　 　

4096x2160	4:4:4(X,Y,Z)/12bit 24 /PsF

オーディオ再生方式

　 　

対応規格	SMPTE ST 299(HD-SDI) SMPTE ST 272(SD-SDI)

　 　

量子化精度	24bit

　 　

同期関係	ビデオクロックにすべて同期していること

入出力端子

　 　

SDI入出力端子	BNCコネクタ　4端子

ビデオ出力端子

　 　

出力端子	SDI出力端子 1系統 DVI-D出力端子 1系統

液晶表示器

　 　

液晶表示器タイプ	9型　TFTカラー液晶

波形表示機能

　 　 　

表示モード	オーバーレイ表示 コンポーネント信号を重ねて表示 パレード表示 コンポーネント信号を並べて表示 ブランキング期間 Hブランク、Vブランクそれぞれマスク表示可能 RGB変換 Y、CB、CR,信号をRGB信号に変換して表示 疑似コンポジット表示 コンポーネント信号を疑似的にコンポジット信号に変換して表示 チャンネル割り当て RGB変換表示時はGBR並びまたはRGB並びから選択

　 　 　

カーソル測定	振幅測定 [%]、[V]、[R%]で測定 時間測定 [usec]および[msec]で表示

　 　 　

スケール	種類 %スケール/Vスケール/10進スケール/16進スケール 表示色： 7色から選択

ベクトル表示

　 　 　

表示	利得 ×1、×5、IQ-MAGから選択 利得可変 ×0.2～×2.0

　 　 　

スケール	種類 75 % / 100 % IQ軸 表示/非表示を選択 表示色 7色から選択 疑似コンポジット表示 コンポーネント信号を疑似的にコンポジット信号に変換して表示

ステータス表示

　 　 　

エラー検出	ビデオ CRCエラー 3G-SDI、HD-SDI信号の伝送エラーを検出 EDHエラー SD-SDI信号の伝送エラーを検出 オーディオ BCH エラー オーディオパケットの伝送エラーを検出

　 　 　

イベントログ	記録数 最大1,000イベント データ出力 USBメモリーにテキスト形式で保存

　 　 　

データダンプ	動作モード 自動更新/保持

時間表示機能

　 　 　

表示機能	現在時刻表示 内蔵の時計機能による時刻表示 経過時間 エラーカウントをクリアしてからの経過時間 タイムコード LTC/VITC/D-VITC (SD-SDIのみ)

ファン制御

　 　 　

制御	ファンの回転スピードを5段階で制御可能

環境条件

　 　 　 　 　 　 　

動作温度範囲	0～40ﾟC
動作湿度範囲	85 %RH以下(ただし結露のないこと)

電源

　 　 　 　 　 　 　 　 　 　

電圧	AC 90～250 V
周波数	50/60 Hz
消費電力	150 W max

その他

　 　 　 　 　 　 　

寸法	223(W)×172(H)×360(D)mm(突起部分含まず)
質量	4.8 kg(オプション及び付属品含まず)
