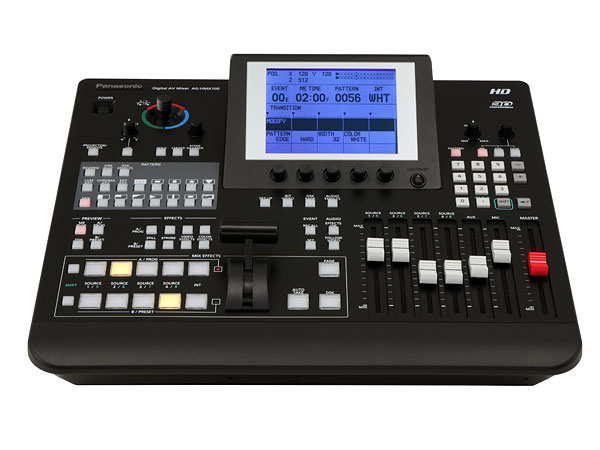

HD/SDマルチフォーマット対応のビデオスイッチャーとオーディオミキサーを一体化、フレームシンクロナイザー、デジタルエフェクターも内蔵したオールインワンのコンパクトなデジタルAVミキサー。
※フォーマットの混在運用はできません。
3D映像のスイッチングも可能。
PCからの動画・静止画入力ができるDVI-I入力も備わっています。
・本体
・ACケーブル
・取扱説明書×2
一般
| 電源 | AC100V-240V 50/60Hz |
| 消費電力 | 60W |
| 外形寸法 | 424(幅)×197(高さ)×400(奥行)mm |
| 重量 | 8.7Kg |
| 映像信号処理 | 4：2：2：4 12bit(内部処理) |
対応映像フォーマット
| HD(SDI/HDMI) | 1080/59.94i、1080/50i、720/59.94p、720/50p |
| SD(SDI/VIDEO) | 480/59.94i、576/50i |
| PC(DVI-D) |
1080/60p 1920×1080(60Hz) 1080/50p 1920×1080(50Hz) SXGA 1280×1024(60Hz) WXGA 1280×768(60Hz) XGA 1024×768(60Hz) ※フォーマットの混在運用はできません。 PCはHD/SDの各システムフォーマット時に入力できますが、 システムフォーマットにリサイズして表示されます。 |
入出力端子
| ビデオ入力 |
アナログコンポジット×2 SDI×4 HDMI×2 DVI-I×1 |
| ビデオ出力 |
PGM･･･SDI×1、DVI-D×1 PVW･･･SDI×1 AUX･･･×SDI×1 MULTIVIEW･･･SDI×1、DVI-D×1 |
| オーディオ入力 |
XLR×4系統(L/R)、SDI(Embedded Audio)×4、 HDMI(Embedded Audio)×2 AUX･･･ピンジャック×1系統(L/R) マイク･･･M6×1 |
| オーディオ出力 |
PGM･･･XLR×1系統(L/R)、SDISDI(Embedded Audio)×1、 ピンジャック×1系統(L/R) PVW･･･SDI(Embedded Audio)×1 AUX･･･SDI(Embedded Audio)×1 ヘッドホン･･･M6×1 |
| その他入出力端子 |
リファレンス入力･･･BNC×2(ループスルー) アドバンスリファレンス･･･BNC×1 タリー出力･･･D-sub 9ピン×1 GPI･･･BNC×1 リモート･･･D-sub 9ピン×1(RS232C) |
