最大 60p の 4K/UltraHD SDI 信号を HDMI 2.0 へ変換。
クアッド 3G-SDI、クアッド 1.5G-SDI、またはデュアル 3G-SDI を備えた業務用の 4K デバイスから、HDMI 2.0 入力を備えた最新型のディスプレイに、シンプルなモニタリング用の接続を行うことを可能とし、4:2:2/4:4:4 60p の業務ワークフローに対応した費用対効果の高いモニタリングを実現します。

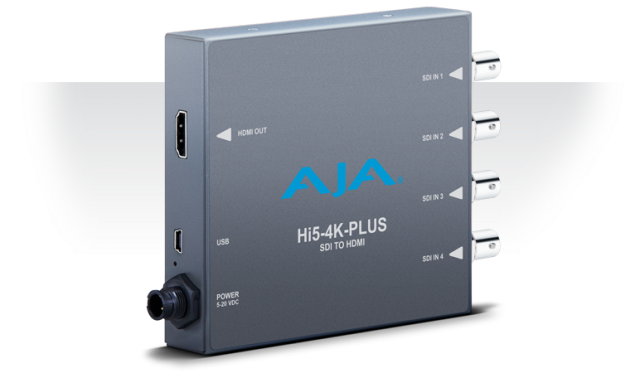

・Hi5-4K-Plus
・ACアダプター
・USBケーブル
・HDMIケーブル(標準-標準)
・取扱説明書
一般
| ビデオフォーマット | (4K) 4096x2160p (UltraHD) 3840x2160p (2K) 2048x1080p (HD) 1920x1080p (HD) 1920x1080i (HD) 1280x720p (SD) 720x576i (SD)720x480i |
|---|---|
| デジタルビデオ入力
3 Gb SDI x 4 (Level A または B-Dual Link) |
(4K) 4096 x 2160p：23.98,24,25,29.97,30,50,59.94,60 (4K) 4096 x 2160PsF*：23.98,24,25,29.97,30 (UltraHD) 3840 x 2160p： 23.98,24,25,29.97,30,50,59.94,60 (Ultra HD) 3840 x 2160PsF*：23.98,24,25,29.97,30 *注 : PsF は Level B-Dual Link |
| 1.5 Gb SDI x 4 | (4K) 4096 x 2160p：23.98,24,25,29.97,30 (4K) 4096 x 2160PsF：23.98, 24,25,29.97,30 (UltraHD) 3840 x 2160p：23.98, 24,25,29.97,30 (UltraHD) 3840 x 2160PsF：23.98, 24,25,29.97,30 |
| 3 Gb SDI x 2
(Level B-Dual Stream) |
(4K) 4096 x 2160p：23.98,24,25,29.97,30 (4K) 4096 x 2160PsF：23.98,24,25,29.97,30 (UltraHD) 3840 x 2160p：23.98, 24,25,29.97,30 (UltraHD) 3840 x 2160PsF：23.98,24,25,29.97,30 |
| 3 Gb SDI x 1
(Level A または B-Dual Link) |
(2K) 2048 x 1080p：23.98, 24,25,29.97,30,50,59.94,60 (2K) 2048 x 1080PsF：23.98, 24,25,29.97,30 (HD) 1920 x 1080p：23.98,24,25,29.97,30,50,59.94,60 (HD) 1920 x 1080PsF：23.98,24,25,29.97,30 (HD) 1920 x 1080i：25,29.97,30 (HD) 1280 x 720p：** 50,59.94,60** 注 : 1280 x 720p は Level A のみ |
| 1.5 Gb SDI x 2 | (HD) 1920 x 1080p：50,59.94,60 |
| 1.5 Gb SDI x 1 | (2K) 2048 x 1080p：23.98,24,25,29.97,30 (2K) 2048 x 1080PsF：23.98,24,25,29.97,30 (HD) 1920 x 1080p：23.98,24,25,29.97,30 (HD) 1920 x 1080PsF：23.98,24,25,29.97,30 (HD) 1920 x 1080i：25,29.97,30 (HD) 1280 x 720p：50,59.94,60 |
| 270 Mb SDI x 1 | (SD) 625i：25 (SD) 525i：29.97 |
| デジタルビデオ出力 | HDMI Type A コネクター x 1 *、HDMI v2.0
YCbCr 4:2:2/4:4:4/4:2:0 RGB 4:4:4、SMPTE または フルレベル 8 bit または 10 bit (HFR 4K/UltraHD 4:4:4 は最大 8 bit) CTA-861.3 と HDMI v2.0a で定義される HDR Infoframe を生成 (4K) 4096 x 2160p：23.98,24,25,29.97,30,50,59.94,60 (UltraHD) 3840 x 2160p：23.98,24,25,29.97,30,50,59.94,60 (2K) 2048 x 1080p：23.98,24,25,29.97,30,50,59.94,60 (HD) 1920 x 1080p：23.98,24,25,29.97,30,50,59.94,60 (HD) 1920 x 1080i：25,29.97,30 (HD) 1280 x 720p：50,59.94,60 (SD) 720 x 576i：25 (SD) 720 x 480i：29.97 *注 ： 接続されたモニタが HDMI プロトコルに対応していない場合は、自動的に DVI プロトコル (オーディオ データを通過させない) に切り替わります。 |
| デジタルオーディオ入力 | SDI エンベデッドオーディオ、24-bit、8 チャンネル |
| デジタルオーディオ出力 | HDMI エンベデッドオーディオ、24-bit、8 チャンネル |
| 外形寸法 | 146(幅)×22(高さ)×102(奥行)mm |
| 質量 | 約300g |
| 電源 | 5-20VDC 安定化電源, 12W, 付属の電源アダプタより給電
AC アダプター : 100-240VAC、50/60 Hz、ユニバーサル入力 |
