Ver：V3.60

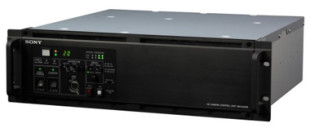

3G光ファイバー伝送システムを標準搭載したハーフラックサイズのカメラコントロールユニット
・本体
・インカム(キャノン5Pin)
・リモートケーブル 10m
・ACケーブル
・取扱説明書
一般
| 入出力端子 | CAMERA:光ファイバーコネクター×1、AC240V 給電 INTERCOM/TALLY/PGM:D-sub25ピンコネクター×1 INTERCOM(PROD/ENG)、4W/RTS/CC、0dB PGM-2 系統、0/-20dB、TALLY(R、G、Y) RCP/CNU:8ピンマルチコネクター×1 AUX REMOTE:8ピンマルチコネクター×1 TRUNK A:12ピン×1 TRUNK LINE:D-sub9ピン、凹×1、RS-232C、CHU 伝送またはシステム拡張用 I/O PORT:D-sub15ピン、凹×1(推奨JAE製DA-C1-J10) LAN:8ピン×1 NETWORK TRUNK:8ピン×1 |
| 入力端子 | AC IN:1系統、100/120/220〜240V SDI RET IN:BNC×4 3G-SDI…SMPTE 424M/425M Level-B HD-SDI…SMPTE 292M SD-SDI…SMPTE 259M VBS RET IN:BNC×4、アナログ信号 REFERENCE:BNC×2、ループスルー出力 HD…SMPTE 274M、3値シンク SD…ブラックバースト、またはNTSC 10F-BB PROMPTER1、2:BNC×4、ループスルー出力、アナログ信号 MIC REMOTE:D-sub15ピン×1(推奨JAE製DA-C1-J10) HD PROMPTER IN:BNC×1、SMPTE 292M |
| 出力端子 | AUDIO OUT CH1、CH2:XLR 3ピン、凸×2、0dBu/-20dBu/+4dBu AES/EBU:BNC×1、AES/EBUフォーマット CHARACTER:BNC×1、VBS、キャラクターのON/OFF可能 WF REMOTE:D-sub15ピン、凹×1(推奨JAE製DA-C1-J10) 3G/HD SDI OUT:BNC×2 3G-SDI…SMPTE 424M/425M Level-B HD-SDI…SMPTE 292M、3G-SDI/ HD-SDI切り換え可能 3G/HD SDI OUT(MONI):BNC×2 3G-SDI…SMPTE 424M/425M Level-B HD-SDI…SMPTE 292M、3G-SDI/ HD-SDI、キャラクター信号のON/OFF 切り換え可能 HD/SD SDI OUTPUT:BNC×2 HD-SDI…SMPTE 292M SD-SDI…SMPTE 259M、HD-SDI/ SD-SDI 切り換え可能 HD/SD SDI OUTPUT(MONI):BNC×2 HD-SDI…SMPTE 292M SD-SDI…SMPTE 259M、HD-SDI/ SD-SDI、キャラクター 信号のON/ OFF 切り換え可能 SYNC:BNC×1 HD…BTA- S001A、3値シンク SD…コンポジットシンク、HD SYNC/SD SYNC 切り換え可能 HD TRUNK OUT:BNC×1、SMPTE 292M(カメラ:シングルリンクフォーマット選択時に有効) |
| 電源 | AC100/120/220〜240V、50/60Hz |
| 消費電流 | 最大5.4A |
| 動作温度 | 5〜40℃ |
| 保存温度 | -20〜+60℃ |
| 外形寸法 (幅×高さ×奥行) |
約424×133×410mm(突起部含まず) |
| 質量 | 約17.5kg |
