I・D・X

CW-D10

12,000円 (1day/税抜)

内容

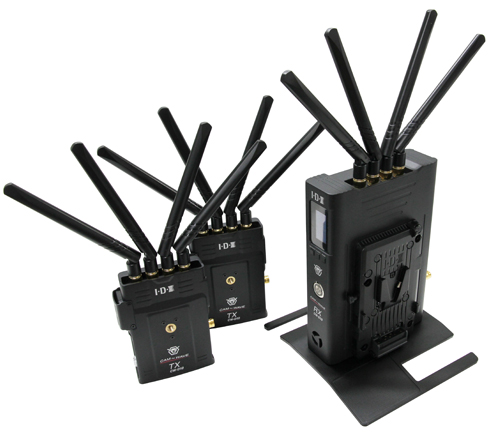

5GHz帯を使用し、4×4MIMO、OFDM、ビームフォーミングテクノロジー搭載により、最大1Kmの長距離伝送が可能なワイヤレス伝送システムです。また、TXが2式とRXが1式で2系統のカメラ映像の伝送が可能です。



最大転送距離:1km
※最大伝送距離は妨害するノイズや障害物がない(晴天の屋外で見通しが良い)環境においての測定結果です。使用環境に依存するため、すべての環境で距離を保証するものではありません。

付属物

・CW-D10 TX (送信機)×2
・CW-D10 RX(受信機)×1
・アンテナ×12
・メタルスタンド
・ACアダプター
・Dタップケーブル×2
・マウントユニット×2
・取扱説明書

主な仕様

一般


周波数5GHz帯
占有帯域幅40MHz
送信出力17dBm
映像信号3G-SDI(Level A/B), HD-SDI, HDMI1.4
伝送方式MIMO/OFDM/ビームフォーミング
最大伝送距離1km
※周囲の見通し、電波状況によって大きく変わります。
伝送遅延約70msec
伝送モードマルチキャスト(2 送信機:1 受信機 *1対1でも使用可能)
対応映像
フォーマット
SDI
720p50,720p59.94,720p60
1080i50,1080i59.94,1080i60,1080p23.98,1080p24,
1080p25,1080p29.97,1080p30,1080p50,1080p59.94,1080p60
HDMI
720p50,720p59.94,720p60
1080i50,1080i59.94,1080i60,1080p23.98,1080p24,
1080p25,1080p29.97,1080p30,1080p50,1080p59.94,1080p60
オーディオフォーマットPCM 16bit 48kHz
映像入力(TX)BNC x1 /HDMI×1
映像出力 (RX) BNC x2 /HDMI×2
サイズTX : 94(L)mm x 39(W)mm x 126(H)mm (突起物含まず)

RX : 139(L)mm x 52(W)mm x 199(H)mm (突起物含まず)
重さ TX : 370g
RX : 1,150g
入力電圧DC 7-17V
消費電力TX : 最大 10W
RX : 最大 13W
動作温度範囲0~50℃
