HD-SDI信号用16画面分割装置。
16系統までのSD、HD、Ultra HD
ソースを同時にモニタリング可能。
・本体
・ACケーブル
・取扱説明書

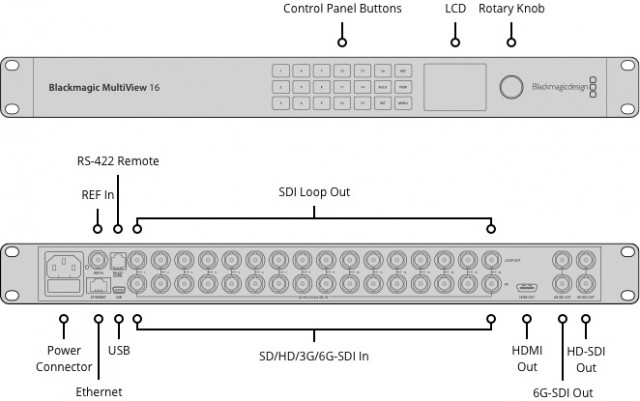

接続
| SDIビデオ入力/出力 |
10-bit x16(SD-SDI、HD-SDI、6G-SDI切替可能) |
| SDIレート | 270Mb、1.5G、3G、6G |
| SDIビデオマルチビュー出力 | 10-bit HD-SDI x2、10-bit 6G-SDI x2 |
| HDMIビデオマルチビュー出力 |
HDMI(A Type)x1 出力はモニターのEDIDをサポート |
| SDIリクロッキング | すべてのSDI出力でSD、HD、6G-SDIを自動切替 |
| リファレンス入力 | ブラックバーストおよび3値シンク(SD、HD、4K) |
| 対応マルチレート |
SD、HD、6G-SDIの自動検出。 4K、HD、SDビデオの同時ビューに対応。 |
フォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
| HDビデオフォーマット |
720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、 1080p30、1080p50、1080p59.94、1080p60 1080PsF23.98、1080PsF24、1080PsF25、 1080PsF29.97、1080PsF30 1080i50、1080i59.94、1080i60 |
| 2Kビデオフォーマット |
2K DCI 23.98p、2K DCI 24p、2K DCI 25p 2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF |
| Ultra HDビデオフォーマット |
2160p23.98、2160p24、2160p25、 2160p29.97、2160p30 |
| 対応4Kフォーマット | 4K DCI 24p |
| SDI規格 |
SMPTE 259M、SMPTE 292M、SMPTE 296M、 SMPTE 425M-B、ITU-R BT.656、ITU-R BT.601 |
| オーディオメーター | 各ビュー、VUメーター |
| ソースルーティング | 対応 |
| SDIビデオサンプリング | 4：2：2、4：4：4 |
| SDIオーディオサンプリング | テレビ標準サンプルレート(48kHz/24-bit) |
| SDI色精度 | 10-bit 4：2：2、4：4：4 |
| SDI色空間 | YUV/RGB(入力)、YUB(出力) |
| SDI自動切替 |
各入力でSD-SDI、HD-SDI、6G-SDIが 自動的に選択されるため、個々の入力で 異なるテレビ規格を使用可能 |
| 対応SDIメタデータ |
SMPTE 352Mのデータに 付属されるビデオペイロードIDに対応 |
一般
| 消費電力 | 45W |
| 外形寸法 | 482(W)×153.4(D)×44.2(H)mm |
| 質量 | 2.3kg |
