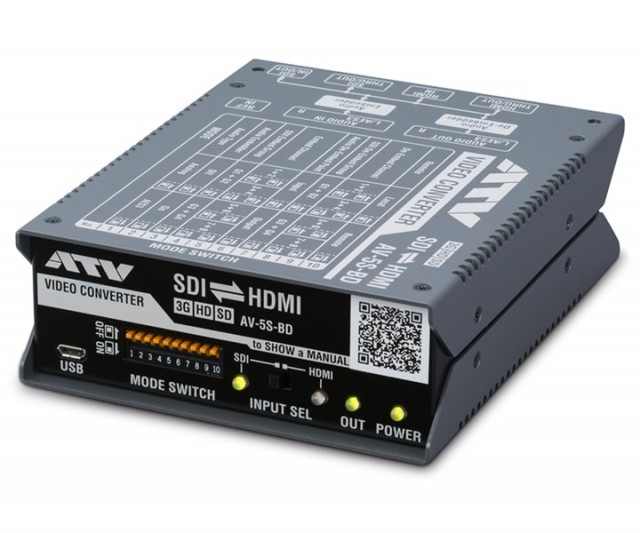

SDIとHDMIを相互変換可能なコンバーター。外部音声をエンベデッドでき、エンベデッドされた音声を取り出すことも可能。
フレームバッファを備え、フレームレート変換や外部同期にも対応。
・本体
・ACアダプター
・Vマウントプレート
・取扱説明書
入力端子/SDI
| 端子 | BNC×1 |
| 信号規格 |
SMPTE ST424(SMPTE ST425-AB)、 SMPTE ST292、SMPTE ST259-C |
| 映像フォーマット |
◇2048×1080/60p/59.94p/50p/48p/47.95p/30p/ 29.97p/25p/24p/30PsF/29.97PsF/25PsF/24PsF/ 23.98PsF(SMPTE ST2048準拠)
◇1920×1080/60p/59.94p/50p/30p/29.97p/25p/ 24p/23.98p/60i/59.94i/50i/30PsF/29.97PsF/ 25PsF/24PsF/23.98PsF(SMPTE ST274準拠)
◇1280×720/60p/59.94p/50p(SMPTE ST296準拠)
◇720×487/59.94i ◇720×576/50i(ITU-R BT.601-5準拠) |
| カラーフォーマット |
10bit YCC4:2:2,12bit RGB4:4:4, 12bit YCC4:4:4(有効ビットは10bit) |
| 音声フォーマット |
リニアPCM,24/20bit,48kHz, 16ch(SMPTE ST299,ST272-C準拠) |
入力端子/HDMI
| 端子 | Type A(19pin)×1 |
| 信号規格 | HDMI1.4b |
| 映像フォーマット |
◇2048×1080/60p/59.94p/50p/48p/47.95p/30p/ 29.97p/25p/24p/23.98p(SMPTE ST2048タイミング)
◇1920×1080/60p/59.94p/50p/60i/59.94i/50i/30p/ 29.97p/25p/24p/23.98p
◇1280×720/60p/59.94p/50p
◇720×480/59.94p ◇720×576/50p
◇720(1440)×480/59.94i
◇720(1440)×576/50i(CEA-861-F 準拠)i |
| カラーフォーマット |
10/12bit YCC 4:2:2,8bit RGB 4：4：4, 8bit YCC 4:4:4(有効bitは10bit) |
| 音声フォーマット | リニアPCM、16bit～24bit,32～48kHz,2～8ch |
入力端子/アナログ・オーディオ
| 端子 | TRS標準タイプ(バランス)×1ペア(L/R) |
| 信号レベル | +4dBu |
| 最大入力レベル | +24dBu |
| インピーダンス | 22k/600Ω切り替え |
入力端子/デジタル・オーディオ
| 端子 | TRS標準タイプ(バランス)×1(アナログ・オーディオ入力端子Lと共有) |
| 信号規格 | AES3,16~24bit,32~48kHz,2ch |
| インピーダンス | 110Ω |
入力端子/REF IN
| 端子 | BNC×1 |
| 規格 |
B.B.(SMPTE ST318),2値(ITU-R.1358-1), HD3値(SMPTE ST274,ST296) |
| 対応フォーマット |
◇1920×1080/60p/59.94p/50p/30p/29.97p/25p/24p/ 23.98p/60i/59.94i/50i/24PsF/23.98PsF(SMPTE ST274準拠)
◇1280×720/60p/59.94p/50p(SMPTE ST296準拠)
◇720×480/59.94p ◇720×576/50p(ITU-R BT.1358-1準拠)
◇720×480/59.94i ◇720×576/50i(SMPTE ST318準拠) |
出力端子/SDI
| 端子 | BNC×2(片方はSDI入力端子と共用) |
| 信号規格 |
SMPTE ST424(SMPTE ST425-AB)、 SMPTE ST292、SMPTE ST259-C |
| 映像フォーマット |
◇2048×1080/60p/59.94p/50p/48p/47.95p/30PsF/ 29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST2048準拠)
◇1920×1080/60p/59.94p/50p/60i/59.94i/50i/30PsF/ 29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST274準拠)
◇1280×720/60p/59.94p/50p(SMPTE ST296準拠)
◇720×487/59.94i ◇720×576/50i(ITU-R BT.601-5準拠) |
| カラーフォーマット |
10bit YCC4:2:2,12bit RGB4:4:4, 12bit YCC4:4:4(有効ビットは10bit) |
| 音声フォーマット |
リニアPCM,24/20bit,48kHz, 16ch(SMPTE ST299,ST272-C準拠) |
出力端子/HDMI
| 端子 | Type A(19pin)×1 |
| 信号規格 | HDMI1.4b |
| 映像フォーマット |
◇2048×1080/60p/59.94p/50p/48p/47.95p/30p/ 29.97p/25p/24p/23.98p(SMPTE ST2048タイミング)
◇1920×1080/60p/59.94p/50p/60i/59.94i/50i/30p/ 29.97p/25p/24p/23.98p
◇1280×720/60p/59.94p/50p
◇720×480/59.94p ◇720×576/50p
◇720(1440)×480/59.94i
◇720(1440)×576/50i(CEA-861-F 準拠)i |
| カラーフォーマット |
10/12bit YCC 4:2:2,8bit RGB 4：4：4, 8bit YCC 4:4:4 |
| 音声フォーマット | リニアPCM、24bit,48kHz,2～8ch |
出力端子/アナログ・オーディオ
| 端子 | TRS標準タイプ(バランス)×1 ペア(L/R) |
| 信号レベル | +4dBu |
| 最大出力レベル | +24dBu |
| インピーダンス | 600Ω |
| 出力不可インピーダンス | 20kΩ以上 |
出力端子/デジタル・オーディオ
| 端子 | TRS標準タイプ(バランス)×1(アナログ・オーディオ出力端子Lと共用) |
| 信号規格 | AES3,24bit,48lHz,2ch |
| インピーダンス | 110Ω |
信号処理
| オーディオ・エンベデッド | 2ch |
| オーディオディエンベデッド | 2ch |
| フレーム・シンクロナイザー | OFF/ON(リモートソフトウェアにて設定可能) |
| 位相調整 | H=0.5H~.05H,V=0.5frame～+0.5frame |
| フレームバッファ | OFF/ON(リモートソフトウェアにて設定可能) |
| フレームレート変換機能 | フレームスキップ/リピート方式 |
| グリッジ軽減機能 | オーディオ・ソフト・ミュート連動 |
| オーディオ・ディレイ | 0～100msec(リモートソフトウェアにて設定可能) |
| 3G-SDI Level変換 | 双方向可能(リモートソフトウェアにて設定可能) |
| カラーフォーマット変換 | リモートソフトウェアにて設定可能 |
一般
| USB端子 | microUSB Type B(Hi-Speed USB)×1 |
| 電源 | DC 12V(ACアダプター) |
| 消費電力 | 12W |
| 外形寸法 | 100(幅)×136(奥行)×42(高さ)mm |
| 質量 | 450g(本体のみ) |
