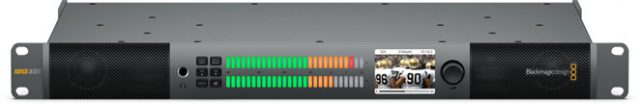

オーディオおよびビデオモニタリングのソリューションとして設計されており、60pまでの12G-SDI入力、バランスXLRアナログオーディオ、バランスAES/EBUデジタルオーディオ、民生用のHiFiオーディオ入力を搭載。

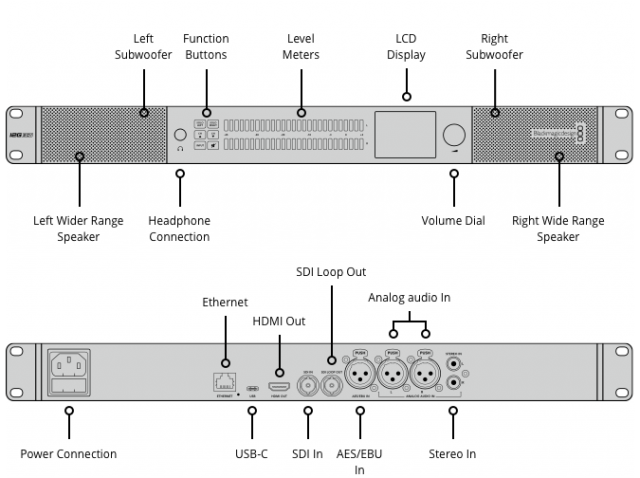

フロントパネルには、大型の高輝度マルチカラーのVU、PPM、ラウドネスオーディオメーター、さらにビデオソースのモニタリング用のLCDスクリーンを搭載。
・本体
・ACケーブル
SDIビデオ入力 | 1 |
---|---|
SDIビデオ出力 | ループ出力 x1 |
SDIレート | 270Mb、1.5G、3G、6G、12G |
HDMI2.0ビデオ出力 | 1 |
対応マルチレート | SDIおよびHDMIはSD/HD/Ultra HD間で切換可能。 |
SDIビデオループ | 10-bit リクロック x1(SD/HD/3G‑SDI/6G‑SDI/12G‑SDI) |
アナログオーディオ入力 | XLR x2 RCA HiFi x2 |
アナログオーディオ出力 | 6.5mm ヘッドフォンジャック x1 |
デジタルオーディオ入力 | XLR x1 |
内蔵スピーカー | ステレオ2wayクロスオーバー、個別のステレオ・サブウーファー |
AES/EBUオーディオ入力 | 2チャンネルのバランス110Ω AES/EBU(XLR端子) |
SDIオーディオ入力 | 16チャンネルエンベデッド(SD/HD/Ultra HD 4K) |
SDIオーディオ出力 | 16チャンネルエンベデッドオーディオループ出力 |
HDMIオーディオ出力 | 8チャンネルエンベデッド(SD/HD/4K) |
イーサネット | 1Gb/秒(コンフィギュレーションおよびファームウェアアップデート用) |
コンピューターインターフェース | USB-C(コンフィギュレーションおよびファームウェアアップデート用) |
メーター | RGB 27段階LEDメーター x2(VU、PPM、ラウドネスメーター) |
モード | ッシュボタンインターフェースで、入力、チャンネル、左右のオーディオ、ミュートの選択。スクロールホイールで音量調整 |
SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
---|---|
HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30、1080i50、1080i59.94、1080i60 |
2Kビデオフォーマット | 2K DCI 23.98p、2K DCI 24p、2K DCI 25p、2K 23.98PsF、2K 24PsF、2K 25PsF |
Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット | 4KDCIp23.98、4KDCIp24、4KDCIp25、4KDCIp29.97、4KDCIp30、4KDCIp50、4KDCIp59.94、4KDCIp60 |
SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M Level A/B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10 |
SDI自動切替 | SD/HD/3G‑SDI Level AおよびB/6G‑SDI/12G‑SDIを自動選択 |
オーディオサンプリング | 96 kHz、24 bit |
ビデオサンプリング | 4:2:2、4:4:4 |
オーディオメーター | RGB 54段階LED(VU、PPM EBU、PPM BBC、ラウドネスから選択可能)、貼り替え可能レベルスケール同梱 |
---|---|
コントロール | コントロールパネル 2.2インチ・ディスプレイ(ビデオ入力、ビデオフォーマット、選択したオーディオ入力の確認) |
ソフトウェア | 内蔵ソフトウェアアップグレード:USB/イーサネット経由 |
オペレーティングシステム | Mac 10.13 High Sierra Mac 10.14 Mojaveあるいはそれ以降のバージョン Windows 8.1、 Windows 10 |
ディスプレイ | ディスプレイ 対角線2.2インチ、カラーLCD ディスプレイ解像度 320 x 240 入力ディスプレイ SDIビデオ、フォーマット、オーディオタイプ、オーディオチャンネル |
電源条件 | 電源 内蔵100-240V AC x1 使用電力 55ワット |
作動環境 | 作動温度 0°〜40° C(32°〜104° F) 保管温度 -20°〜45° C(-4°〜113° F) 相対湿度 0%〜90%(結露なし) |
