8系統の独立した12G-SDI入力(各入力が再同期と完全なフォーマット変換に対応)
DVE、Fairlightオーディオミキサー(パラメトリックEQとコンプレッサー/リミッター搭載)
メディアプールのモーションクリップ保存、トークバック、マルチビューなど多くの機能を搭載
・本体
・ACケーブル
・LANケーブル 2m
・thunderbolt2-Ethernet変換
・USB-C-Ethernet変換
・USBメモリー

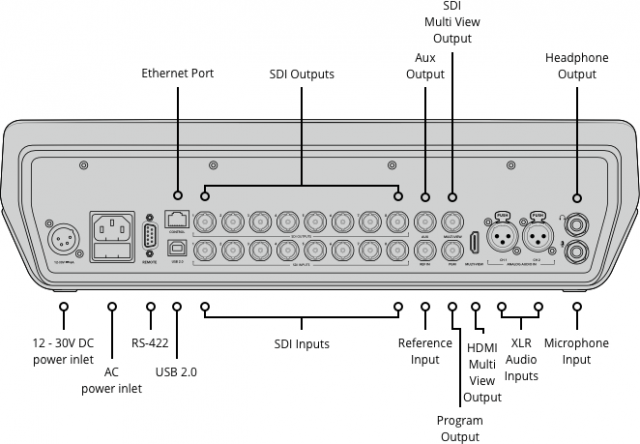

ビデオ入力合計 | 8 |
出力合計 | 12 |
Aux出力合計 | 1 |
SDIレート | 1.5G、3G、6G、12G |
オーディオ入力合計 | XLR x2、マイク x1 |
オーディオ出力合計 | ヘッドフォン x1 |
SDIビデオ入力 | 10-bit x8(HD/Ultra HD切替可能) 2chのエンベデッドオーディオ |
HDMIビデオ入力 | 未対応 |
リファレンス入力 | 3値シンクまたはブラックバースト |
ビデオ入力再同期 | 全8入力 |
フレームレート フォーマットコンバーター |
全8入力 |
SDIプログラム出力 | 10-bit x9(HD/Ultra HD切替可能) |
SDIオーディオ出力 | SDI出力に2チャンネルエンベデッド |
マルチビュー総数 | 1 |
SDIマルチビュー出力 | 1 |
HDMIマルチビュー出力 | 1 |
SDビデオフォーマット | 未対応 |
HDビデオフォーマット | 720p50、720p59.94 1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94 1080i50、1080i59.94 |
Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97 2160p50、2160p59.94 |
SDI規格 | 292M、424M、2081、2082 |
ビデオサンプリング | 4:2:2 10-bit |
色精度 | 4:2:2 10-bit |
カラースペース | 4:2:2 YUV |
コンピューター入力解像度 | 720p50、720p59.94 1080p23.98、1080p24、1080p25、1080p29.97、1080p30 1080p50、1080p59.94、1080p60 1080i50、1080i59.94、 2160p23.98、2160p24、2160p25、2160p29.97、2160p30 2160p50、2160p59.94、2160p60 |
カラースペース変換 | 未対応 |
処理遅延 | 6ライン |
オーディオミキサー | 2チャンネルミキサー x12入力。 On/Off/Audio-Follow-Videoをチャンネルごとに選択、ゲインコントロールをチャンネルごとに調整。 レベルおよびピークを測定。加えて、新しいFairlightオーディオエンハンサー (コンプレッサー、ゲート、リミッター、6バンドのパラメトリックEQ)、XLR入力のみディレイラインおよびステレオシンセサイザー。 マスターゲインコントロール。ヘッドフォン出力レベルコントロール(プログラム、トークバック、サイドトーンのミックス) |
アップストリームキーヤー | 1(クロマキー/リニアキー/ルマキー) |
ダウンストリームキーヤー | 2 |
クロマキーヤー | 1 |
リニア/ルマキーヤー | 3 |
トークバック | トークバック機能内蔵。航空機ヘッドセットを使用 |
ミックスマイナス | 対応(カメラプログラム出力 x8) |
トランジションキーヤー(スティンガー/DVE) | スティンガー、DVE |
レイヤー数 | 5 |
パターンジェネレーター | 2 |
カラージェネレーター | 2 |
3Dボーダー、ドロップシャドウ付きDVE | 1 |
インターフェース | モニターの最低解像度 1366 x 768 |
ウィンドウ数 | 10 x1 |
ルーティング可能ウィンドウ | ルーティング可能ウィンドウ x 8 固定ウィンドウ x 2(プログラムおよびプレビュー) |
タリー | 赤はプログラム出力、緑はプレビュー出力 |
タリー出力 | SDIにエンベッド |
ウィンドウソース・ラベル | 対応 |
マルチビューモニタリング | 10ビュー x1 |
マルチビュー・ビデオフォーマット | HD/Ultra HD |
メディアプレーヤー | 2(不揮発性フラッシュメモリー) |
メディアプールのスチルイメージ容量 | 20(フィル&キー付き) |
メディアプールのスチルイメージフォーマット | PNG、TGA、BMP、GIF、JPEG、TIFF |
チャンネル | 各メディアプレーヤーにフィル&キー |
メディアプールのクリップ容量 | 2(フィル&キー付き)。共有プール |
メディアプールのクリップファイルフォーマット | TGAシーケンス |
メディアプレーヤーのクリップ最大フレーム数(720 HD) | 1440フレーム |
メディアプレーヤーのクリップ最大フレーム数(1080 HD) | 360フレーム |
メディアプレーヤーのクリップ最大フレーム数(Ultra HD) | 90フレーム |
メディアプールのオーディオファイルフォーマット | WAV、MP3、AIFF |
コントロールパネル | コントロールパネル内蔵(カメラコントロール対応)。ATEM Software Controlパネルを同梱。オプションのハードウェアパネルをサポート。 |
コントロールパネル互換性 | ATEM Software Controlパネルを同梱。ATEM 1 M/E Broadcast PanelおよびATEM 2 M/E Broadcast Panelと互換 |
ソフトウェアアップデート | USB接続で、MacまたはWindowsコンピューターに直接接続。ATEM Switcher Utility同梱 |
コンフィギュレーション | ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Switcher Utilityで設定。 |
オペレーティングシステム | Mac 10.14 Mojave、Mac 10.15 Catalinaあるいはそれ以降のバージョン Windows 8.1および10 |
電源 | 内蔵100-240V AC x1。4ピン12V DC |
使用電力 | 70W |
作動温度 | 5°〜40°C |
保管温度 | -20°〜60°C(-4°〜140°F) |
相対湿度 | 0%〜90%(結露なし) |
