SD/HD/Ultra HDビデオフォーマットを切り替えるので、カメラ、ディスクレコーダー、コンピューターなど幅広いビデオ機器に接続が可能。
10系統の入力、クロマキー、トランジション、メディアプール、4系統のアップストリームキーヤー、ダウンストリームキーヤー、オーディオミキサー、Multi View、フルモーションDVE、スティンガートランジション、フルモーションクリップを保存できる大容量のメディアプール、3系統のAux出力を搭載しています。
2個口

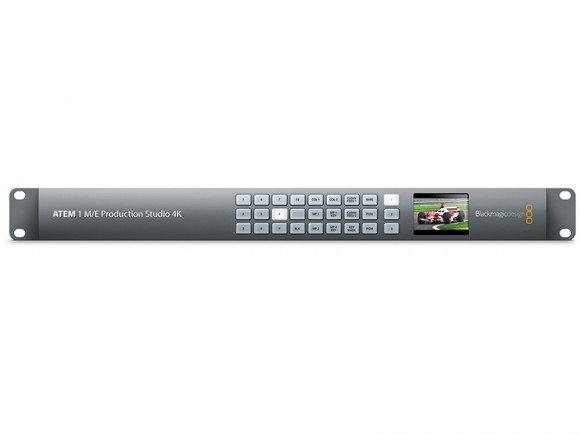

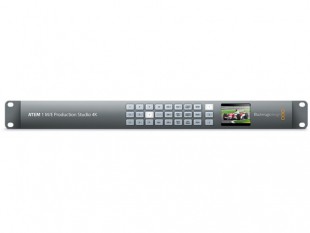

・ATEM 1 M/E Production Studio 4K(本体)
・ACケーブル

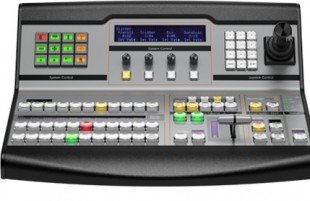

・ATEM 1 M/E Broadcast Panel(コンパネ)
・ACアダプター
・ACケーブル
・Mini Converter SDI Multiplex 4K(ACアダプタ付) ×4
・LANケーブル ×2
・取扱説明書
・USBメモリ(ソフトウェア)

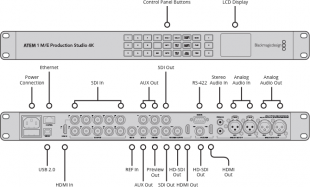

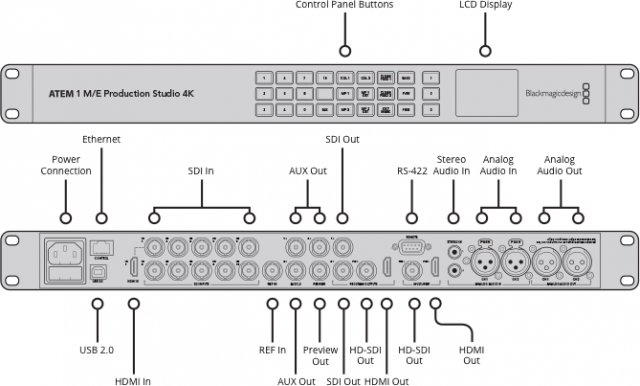

接続
| ビデオ入力合計 | 10 |
| ビデオ出力合計 | 8 |
| SDIビデオ入力 |
10-bit 20系統。HD/Ultra HD 4K切替可能 2チャンネルのエンベデットオーディオ |
| HDMIビデオ入力 |
HDMI(TypeA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。 2チャンネルのエンベデッドオーディオ |
| アナログオーディオ出力 | XLR 2系統 |
| SDIオーディオ出力 | すべての出力でSDI出力に2チャンネルエンベデッド |
| オーディオ入力 | XLR 2系統、RCA 2系統 |
| 同期入力 | 3値シンクまたはブラックバースト |
| フレームシンクロナイザー | 10.すべての入力に搭載 |
| SDIプログラム出力 | 10-bit 2系統。HD/Ultra HD 4K 切替可能 |
| HDMIプログラム出力 |
HDMI(TypeA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。 |
| ダウンコンバートSDIプログラム出力 | 10-bit 1系統(Ultra HD 4K-HD) |
| SDIプレビュー出力 | 10-bit 1系統。HD/Ultra HD 4K 切替可能 |
| SDI Aux 出力 | 10-bit 3系統。HD/Ultra HD 4K 切替可能 |
| マルチビュー出力 |
2 SDI 1系統、HDMI 1系統 |
| コントロールパネル接続 |
イーサネットは10/100/1000 BaseTをサポート。 パネルと筐体を直接、あるいはネットワーク経由で接続 |
| タリー出力 |
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加 |
| コンピューターインターフェース |
USB2.0 1系統 |
フォーマット
| SDフォーマット |
525 59.94i NTSC、625 50i PAL、 525 59.94i 16:9、625 50i 16：9 |
| HDフォーマット |
720 50p、720 59.94p 1080 50i、1080 59.94i、 1080 23.98p、1080 24p、1080 25p、1080 29.97p、 1080 50p、1080 59.94p |
| Ultra HD 4Kフォーマット |
3840×2160p23.98、3840×2160p24、 3840×2160p25、3840×2160p29.97 |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 424M |
| ビデオサンプル | 4:2:2 |
| 色精度 | 10-bit |
| 色範囲 | REC 601、REC 709、REC 2020 |
| コンピューター用HDMI入力解像度 |
720×480i 59.94Hz、720×576i 50Hz、 1280×720 59.94Hz、1280×720 50Hz、 1910×1080 50Hz、1920×1080 59.94Hz、 3840×2160 23.98Hz、3840×2160 24Hz、 3840×2160 25Hz、3840×2160 29.97Hz |
処理
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
| 処理遅延 | ＜2ライン |
| 4K-HDタウンコンバージョン |
対応 プログラム出力×1系統 |
| オーディオミキサー |
2チャンネルミキサー ×12入力系統 On/Off/Audio-Follow-Videoを選択可能 レベルおよびピークを測定 マスターゲインコントロール アナログ出力を別のモニタリングに使用可能 |
製品仕様
| レイヤー数 | 8 |
| アップストリームキーヤー | 4 |
| ダウンストリームキーヤー | 2 |
| リニア/ルマキーヤー | 7 |
| クロマキーヤー | 4 |
| パターンジェネレーター | 7 |
| カラージェネレーター | 2 |
|
トランジションキーヤー (スティンガー/DVE) |
各1系統 |
| 3Dボーダー。ドロップシャドウ付きDVE | 1 |
ディスプレイ
| インターフェース | モニターの最低解像度 1366×768 |
| フロントパネル | ビデオモニタリング用LCD、Aux切替用の27個のLEDボタン |
メディアプレーヤー
| メディアプレーヤー | 2 |
| チャンネル | 各メディアプレーヤーにフィル＆キー |
| メディアプールのスチルイメージ容量 | 32(フィル＆キー付き) |
| メディアプールのクリップ容量 | 2(フィル＆キー付き) |
| Ultra HD 4Kクリップの最大フレーム数 | 180フレーム |
| 1080クリップの最大フレーム数 | 720フレーム |
| 720pクリップの最大フレーム数 | 1600フレーム |
| NTSC/PALクリップの最大フレーム | 3600フレーム |
| メディアプールのスチルイメージフォーマット | PNG、TGA、BMP、GIF、JPEG、TIFF |
| メディアプールのビデオファイルフォーマット | TGAシーケンス |
| メディアプールのオーディオファイルフォーマット | WAV、MP3、AIFF |
マルチビューモニタリング
| ウィンドウ数 | 1×10 |
| ルーティング可能なウィンドウ | 8 |
| タリー | 赤がプログラム出力、緑はプレビュー出力 |
| ウィンドウ・ソース・ラベル | 対応 |
一般
| 使用電力 | 100W |
| 電源 | AC 110-240V AC |
| 外形寸法 | 482(横)mm×44(縦)mm×235(奥行)mm |
| 重量 | 2.6kg |
スイッチャー

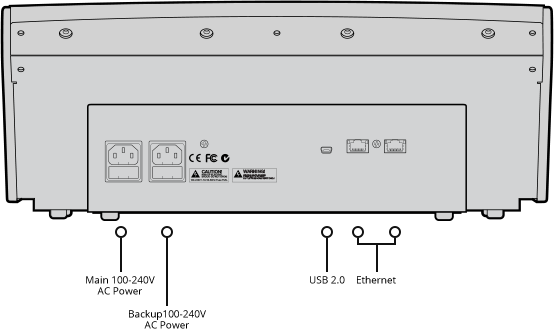

| 接続 |
イーサネット： 10/100/1000 BaseT。コントロールパネルまたはコンピューター追加用のループ出力対応
ソフトウェアアップデート： ファームウェアアップデート用USB 1系統 |
| ダイレクト・クロスポイント | 10 |
| シフト・クロスポイント | 20 |
| クロスポイントボタンのタイプ | 3色 LED |
| クロスポイント・ラベル | 4文字 LED |
| ネクスト・トランジション選択 | BLG、Key 1 - Key 4 |
| オンエア・インジケーター | 対応 |
| DSKトランジション選択 | オート、カット、タイ/プレビュー |
| プレビュー・トランジション | 対応 |
| トランジションレート・ディスプレイ | 対応 |
| メニューコントロール | LCDビットマップボタン |
| フェーダーバー | 1 |
| 3軸ジョイスティック | 対応 |
| テンキーパッド | 対応 |
| リダンダンド電源 | 対応 |
| 入力電圧 | 100V-240V 国際電源 |
| 使用電力 | 40W |
| 外形寸法 | 448mm×383mm |
| 重量 | 6kg |
