SONY

1.2GHz帯 6ch 可搬型おかもちセット

50,000円 (1day/税抜)

内容

1.2GHzSONYデュアルワイヤレス
(DWR-P01DN)の受信機を3台搭載。
6ch同時運用が可能。

※貸出には特ラ機構への申請が必要です。
※申請は(土日祝除く)2日前までにお願い致します。申請の都合上、急なご発注は承れない場合がございます。ご了承ください。

付属物

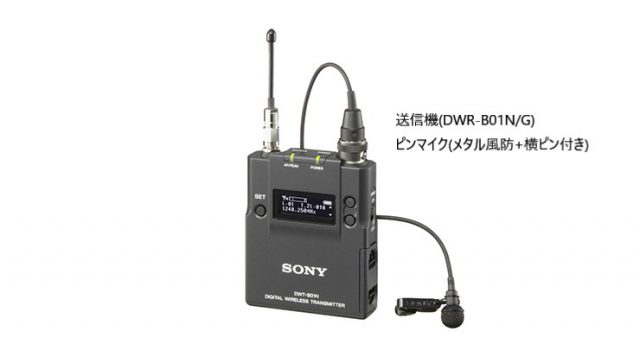

・送信機(DWR-B01N/G)×6
・ピンマイク(メタル風防、横ピン付き)×6
・ハンドマイクケーブル×6
・XLR5pin-XLR3pin二股ケーブル
・USBケーブル(送信機設定用)×6

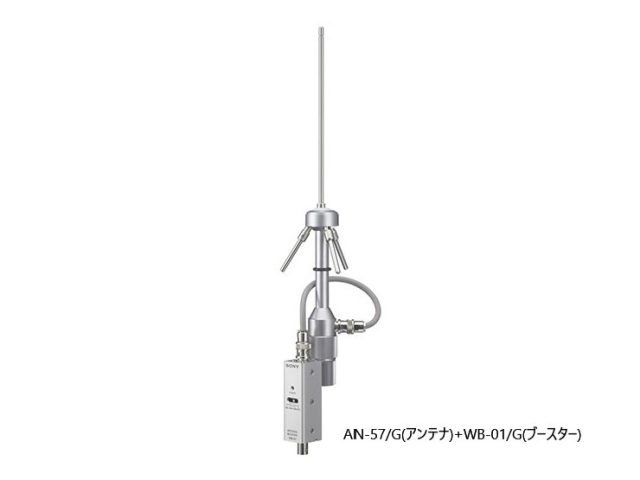

・AN-57/G(アンテナ)+WB-01/G(ブースター)×2セット(BNCアンテナケーブルで接続済み)
・ホイップアンテナ 短(DWR-B01N/G用)×6
・ホイップアンテナ 長(PB-01用)×2
・送信機用予備電池パック×6

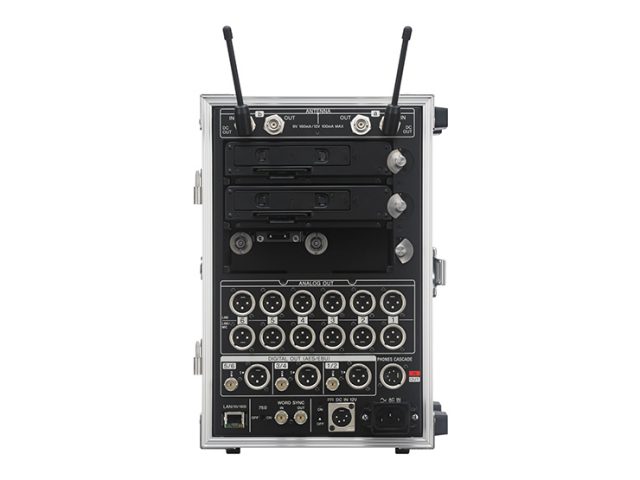

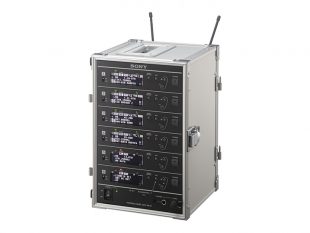

・ポータブルベースユニット PB-01(ACケーブル付)
・DWR-P01DN(PBDWR-B01N/G)×6
・ピンマイク(メタル風防、横ピン付き)×6
・ハンドマイクケーブル×6
・XLR5pin-XLR3pin二股ケーブル
・USBケーブル(送信機設定用)×6
・AN-57/G(アンテナ)+WB-01/G(ブースター)×2セット(BNCアンテナケーブルで接続済み)
・ホイップアンテナ 短(DWR-B01N/G用)×6
・ホイップアンテナ 長(PB-01用)×2
・送信機用予備電池パック×6
・ポータブルベースユニット PB-01(ACケーブル付)
・DWR-P01DN(PB-01に差込済)×3
・アンテナ用BNCケーブル20m×2
・アンテナ用スタンド(金ダボ付)×2

主な仕様

一般

1.2GHz帯ワイアレストランスミッター (送信)

ソニー DWT-B01N
発振方式 水晶制御PLLシンセサイザー / π/4 Shift QPSK
仕様周波数 1240.150~1251.825MHz、25kHz 間隔、468波
1253.175~1259.850MHz、25kHz 間隔、268 波
空中線電力 1/10/50mW 切り換え
使用可能時間 単三アルカリ電池2本にて約5時間(10mW, AudioMode1, Remote OFF, Display auto OFF)
音声遅延時間 MODE1…1.5msec、MODE2…0.9msec
音声特性 周波数特性:20-22,000Hz、 歪率:0.03%max
ダイナミックレンジ 106dB 以上 0dBu=0.775V
最大入力レベル マイク: -22dBu(アッテネーター0dB 設定時)
ライン: +24dBu
音声アッテネーター 0~48dB(3dBステップ可変)*マイクレベル入力
マイク入力端子 SMC-94S / 4.7kΩ以上
外形寸法 W63 × H141 × D17 mm
質量 約125g (乾電池含む)
電源 DC 3V (単三形アルカリ乾電池 2本) / 460mAmax

1.2GHz帯ワイアレスレシーバー (受信)

ソニー DWR-P01DN (3台)
※PB-01に差込済
受信方式 トゥルーダイバーシティ方式
受信周波数帯 1240.150~1251.825MHz、25kHz 間隔、468波
1253.175~1259.850MHz、25kHz 間隔、268 波
感度 20dBμ以下
(ビットエラーレート=1×10-5 時、S/N劣化なし)
アンテナ端子 BNC-R 50Ω
WORD SYNC 入力 BNC-R、75Ω終端機能付き(32~96kHz)
音声出力端子 ヘッドホン端子:Stereoφ3.5
アナログ出力:(1/2)XLR-3-32
デジタル出力:BNC-R 75Ω
基準出力レベル アナログ出力:MIC出力-58dBu、LINE出力-12dBu
デジタル出力:-36dBFs
ひずみ率 0.03% 以下(コーデックモード1、2 設定時)
0.3% 以下(コーデックモード3 設定時)
出力遅延時間  analog
1.9msec(モード1設定時)(送受 3.4msec)
0.5msec(モード2 設定時)(送受 1.5msec)
1.9msec(モード3 設定時)(送受 4.0msec)

digital
1.9msec(モード1設定時)(送受 3.4msec)
1.5msec(モード2 設定時)(送受 2.5msec)
2.8msec(モード3 設定時)(送受 4.9msec)
外形寸法 約 W195 × H296 × D303 mm(アンテナおよび突起部を除く)
質量 約 6.0kg
電源入力 AC100V / 外部電源 DC 12V(XLR-4-32Fタイプ)
