MPEG HD422(50Mbps)、MPEG HD420(35Mbps)などプロフェッショナルディスクと同じXDCAMフォーマットに加え、新しく追加された“XAVC”フォーマット MPEG-4 AVC/H.264 100Mbps(1080/29.97p、25p、23.98p、59.94i、50i)
にも対応しており、目的に合わせて柔軟な運用が可能です。

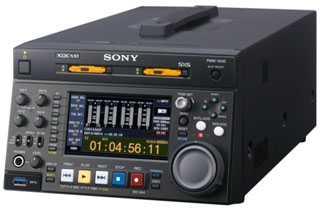

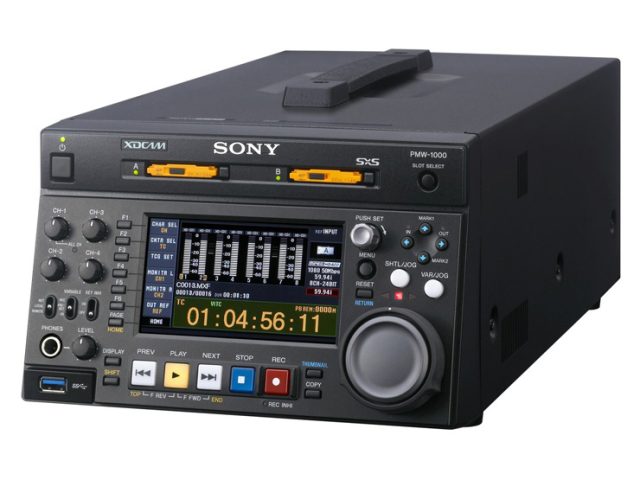

・本体
・Vマウントプレート(本体取付済み)
・ACケーブル
◆システム
| 記録・再生フォーマット(UDFモード/MXF) | 【ビデオ】 MPEG HD422…MPEG-2 422P@HL、50Mbps MPEG HD…MPEG-2 MP@HL 35/25/18Mbps MPEG IMX…MPEG-2 422P@ML 50/40/30Mbps DVCAM…DVCAM 25Mbps 【オーディオ】 MPEG HD422…24bit 48kHz 8ch MPEG HD…16bit 48kHz 4ch MPEG IMX…16bit 48kHz 8ch or 24bit 48kHz 4ch DVCAM…16bit 48kHz 4ch 【プロキシビデオ】 MPEG-4 【プロキシオーディオ】 A-Law、8ビット、8kHz、8ch |
| 記録・再生フォーマット(exFATモード/MXF) | 【ビデオ】 XAVC…MPEG-4 AVC/H.264 100Mbps 【オーディオ】 XAVC…24bit 48kHz 8ch |
| 再生フォーマット(FATモード/MP4) | 【ビデオ】 MPEG HD・・・MPEG-2 MP@HL 35Mbps/MPEG-2 MP@ H14 25Mbps DVCAM…DVCAM 25Mbps 【オーディオ】 MPEG HD…16bit 48kHz 4ch DVCAM…16bit 48kHz 4ch |
| 記録・再生時間(UDFモード/MXF) | 【MPEG HD422】 ビットレート50Mbps…約240分(128GB)、約120分(64GB)、約60分(32GB) 【MPEG HD】 ビットレート35Mbps…約360分(128GB)、約180分(64GB)、約90分(32GB) ビットレート25Mbps、再生のみ…約400分(128GB)、約200分(64GB)、約100分(32GB) ビットレート18Mbps、再生のみ…約560分(128GB)、約280分(64GB)、約140分(32GB) 【MPEG IMX】 ビットレート50Mbps、再生のみ…約240分(128GB)、約120分(64GB)、約 6分(32GB) 【DVCAM】 ビットレート25Mbps…約440分(128GB)、約220分(64GB)、約110分(32GB) |
| 記録・再生時間(exFATモード/MXF) | 【XAVC】 ビットレート100Mbps…約120分(128GB)、約60分(64GB)、約30分(32GB) |
| 再生時間(FATモード/MP4) | 【MPEG HD】 ビットレート35Mbps、再生のみ…約400分(128GB)、約200分(64GB)、約100分(32GB) ビットレート25Mbps、再生のみ…約560分(128GB)、約280分(64GB)、約140分(32GB) 【DVCAM】 ビットレート25Mbps、再生のみ…約5200分(128GB)、約260分(64GB)、約130分(32GB) |
| サーチスピード | JOGモード:-1〜+1倍速 VARモード:-2〜+2倍速 SHUTTLE:-20〜+20 倍速 FF/REWモード:-35〜+35倍速 |
◆ビデオ特性
| サンプリング周波数 | Y…74.25MHz、R-Y/B-Y…37.125MHz |
| 量子化特性 | MPEG HD422、MPEG HD、MPEG IMX、DVCAM 8bit/サンプル XAVC 10bit/サンプル |
◆プロセッサー調整範囲
| ビデオレベル | -∞〜+3dB |
| クロマレベル | -∞〜+3dB |
| セットアップ/ブラックレベル | ±30 IRE/±210mV |
| クロマ位相 | ±30° |
| システム位相 | SYNC…±15μs〈マイクロ秒〉、SC…0〜+400ns |
◆オーディオ特性
| サンプリング周波数 | 48kHz |
| 量子化特性 | 24bit |
| 周波数特性 | 20Hz〜20kHz +0.5/-1.0dB(0dB、1kHz) |
| ダイナミックレンジ | 90dB以上 |
| ひずみ率 | 0.05%以下(1kHz) |

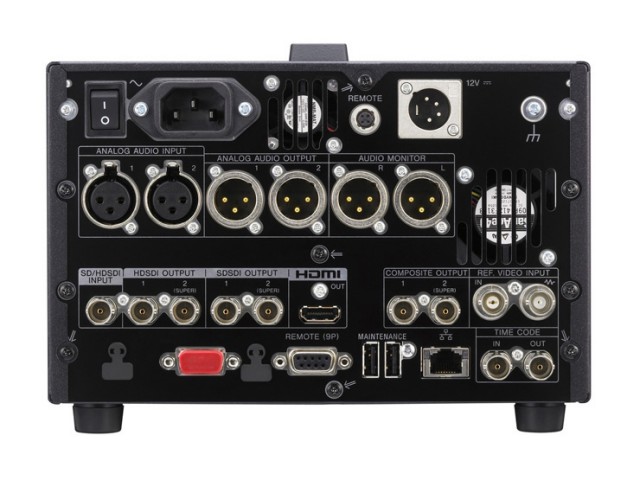

◆入力端子
| デジタル入力 | HD/SD-SDI INPUT:BNC ×1(HD/SD切換式) HD…SMPTE-292M準拠/SD…SMPTE-259M準拠 |
| アナログビデオ入力 | 【REF】 BNC×2(ループスルー)、HD3値シンク(0.6Vp-p/75Ω<オーム>/同期負) またはSDブラックバースト/コンポジットシンク(0.286Vp-p/75Ω<オーム>/同期負) |
| アナログオーディオ入力 | 【ANALOG AUDIO INPUT 1、2】 XLR3ピン 凹x2、+4/0/-3/-6dBu 選択式、ハイインピーダンス、平衡デジタルオーディオ入力 |
| タイムコード入力 | 【TIME CODE IN】 BNC×1 SMPTEタイムコード、0.5〜18Vp-p/3.3kΩ〈キロオーム〉/不平衡 |
| DC入力 | 【DC12V】 XLR4ピン 凹×1 |
◆出力端子
| HD-SDI OUTPUT | BNC×2(HD SDI2出力のみスーパーのON/OFFが可能)、SMPTE-292M準拠 |
| SD-SDI OUTPUT | BNC×2(SD SDI2出力のみスーパーのON/OFFが可能)、SMPTE-259M準拠 |
| HDMI OUTPUT | Type A 19ピン×1 |
| 映像 | 1080i、720P、480i、480P、576i、576P |
| 音声 | 2ch/16bit/48kHz |
| アナログビデオ出力 | 【COMPOSITE OUTPUT 1、2(MONITOR)】 BNC×2 1.0Vp-p/75Ω〈オーム〉/同期負 SMPTE-170M準拠 |
| アナログオーディオ出力 | 【ANALOG AUDIO OUTPUT】 XLR3ピン(凸)×2、+4/0/-3/-6dBu 選択式、600Ω負荷、ローインピーダンス、平衡 【AUDIO MONITOR OUTPUT】 XLR3ピン(凸)×2、+4dBu、600Ω負荷、ローインピーダンス、平衡 【PHONES】 ステレオ標準ジャック×1 -∞〜-13dBu/8Ω〈オーム〉/不平衡 |
| タイムコード出力 | 【TIME CODE OUT 】 BNC×1 SMPTEタイムコード、1.0Vp-p/75Ω〈オーム〉/不平衡 |
| USB | フロント USB3.0×1 TypeA端子 |
◆コントロール端子
| REMOTE(9P) | D-sub 9ピン(凹)×1 RS-422A準拠 |
| ネットワーク | RJ-45型×1 1000BASE-T…IEEE802.3ab準拠 100BASE-TX…IEEE802.3u準拠 10BASE-T…IEEE802.3準拠 |
| MAINTENANCE端子 | リア USB2.0×2 TypeA 型 |
| LDCモニター | 4.3型Color LCD |
| SxSメモリーカードドライブ | ExpressCard/34×2ドライブ |
◆一般
| 電源 | AC100V〜240V、50/60Hz、DC 12V |
| 消費電力 | AC…約80W DC…約12V 約5.7A |
| 動作温度 | 5〜40℃ |
| 外形寸法(幅×高さ×奥行) | 約210×約132×約418mm(最大突起含まず) |
| 質量 | 約5.0kg(本体) |
