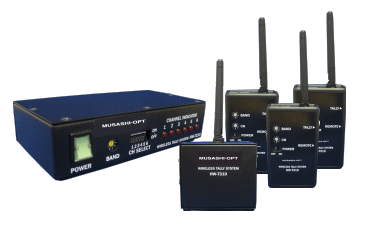

HW-T300後継。ワイヤレスタリーシステム。
子機最大6台まで制御可能。(※2台使用や増設はできません)
有線&ワイヤレスで混在使用可能。
※有線使用に必要なLANケーブルの弊社取扱はございませんので、お客様各位でご用意ください。
・TA-WTMB (親機)
・TA-WTSB(子機) ×6
・TA-WTAB(ｱﾝﾃﾅﾕﾆｯﾄ)
・タリーランプ ×6
・シューアダプター ×6
・アンテナケーブル 3m
・AW-HS400用ｹｰﾌﾞﾙ
・AW-HS410用ｹｰﾌﾞﾙ(HS50兼用）
・AW-HS450用ｹｰﾌﾞﾙ
・ACアダプター
・周波数調整用ﾄﾞﾗｲﾊﾞｰ
・取扱説明書
主な仕様
| 通信方式 | ZigBee |
| 送受信周波数(ワイヤレス) | 2.4GHz帯 |
| 通信距離 |
ワイヤレス時：約100m(環境に依存します) 有線時：200m |
| 使用温度範囲 | 0℃～40℃ |
| 有線時使用ケーブル | LANケーブル(CAT.5以上) |
親機
| 電源 | DC12V(ACアダプターより) |
| 外形寸法(W×D×H) | 150×80×35mm(突起部含まず) |
| 質量 | 約390g |
| アンテナユニットとの接続 | D-sub9S(RS-422) |
| スイッチャー信号入力 |
・接点/オープンコネクタ ・D-sub15S |
アンテナユニット
| 電源 | DC8V(親機より供給) |
| 外形寸法(W×D×H) | 80×44×77mm(突起部、アンテナ含まず) |
| 質量 | 約290g(アンテナケーブル含まず) |
| 親機との接続 | D-sub9S(RS-422) |
| 有線接続用コネクタ |
RJ-45×6 |
子機
| 電源 |
単三形乾電池×2本 または有線でのアンテナユニットからの供給(DC4.3V) |
| 外形寸法(W×D×H) | 66.5×28×112mm(突起部、アンテナ、ベルトグリップ含まず) |
| 質量 | 約130g(乾電池含まず) |
| 有線接続用コネクタ | RJ-45 |
| タリーランプユニット接続用コネクタ |
HR10A-7R-4S(HIROSE) |
タリーランプユニット
| LEDランプ | ON時：赤色 待機時：緑色 |
| ケーブル長 | 約30cm |
