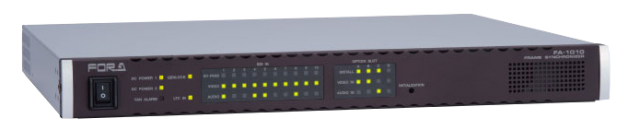

FA-1010

35,000円 (1day/税抜)

内容

10入力10出力のオールラウンド・フレームシンクロナイザ。
標準で3G-SDI/HD/SD-SDI入出力に対応。フレームシンクロナイザとしての機能、また、カラーコレクタを標準搭載。
各種ビデオ信号の変換も可能。

付属物

・FA-1010(本体)
・FA-10RU(リモートコントロールユニット)
・FA-AUX30(リモートコントロールパネル)
・アナログオーディオケーブル(Dsub25-キャノン8パラ)
・GPIケーブル(Dsub25pin) ×3
・LANケーブル(クロス) 2m
・ACケーブル ×3
・取扱説明書 ×3

※オプション基盤※
・FA-10AES-UBL ×3
(デジタルオーディオアンバランス入出力オプション)
・FA-10ANA-AUD ×1
(アナログオーディオ入出力オプション)

主な仕様

一般

入出力ビデオフォーマット

・3G-SDI

1080/59.94p(Level-A/B)、1080/50p(Level-A/B)、

2×1080/59.94i(Level-B)、2×1080/50i(Level-B)



・HD-SDI

1080/59.94i、1080/50i、1080/23.98PsF、1080/24PsF、

720/59.94p、720/50p



・SD-SDI

525/60、625/50

ビデオ入出力

3G-SDI:3Gbps(Level-A/B)、

HD-SDI:1.5GbpsまたはSD-SDI:270Mbps、75Ω、BNC×10

ゲンロック入力

 BB:NTSC:0.429 V(p-p)、

PAL:0.45 V(p-p)または3値シンク:0.6 V(p-p)、75Ω、

BNC×1 ループスルー(未使用時は75Ωで終端すること)

同期モード  Frame、Line、AVDL、Line(minmum)
ビデオ遅延調整 最大8フレーム(Frameモード時)
ビデオ機能  プロセスアンプ、カラーコレクタ
プロセスアンプ

ビデオレベル:0%~200%

クロマレベル:0%~200%

ブラックレベル;-20%~100%

HUE:-179.8°~+180°

ビデオクリップ YPbPrモード、GBRモード
カラーコレクション  バランスモード、ディファレンシャルモード、セピアモード

オーディオ入力

エンベデッド

 ・3G/HD

16チャネル(Group1~4) 48kHz、16~24-bit、

同期/非同期(3G Level-B:Link Aの重畳のみ有効)



・SD時

12チャネル(Group1~4) 48kHz、16~24-bit、同期のみ

オーディオ入力

(オプション)

◆FA-10AES-UBL(AES/EBU)

1.0V(p-p)、不平衡、75Ω、BNC×4(AES/EBU出力と兼用)

最大ステレオ4系統、32/44.1/48kHz、16~24-bit



◆FA-10ANA-AUD(アナログ)

<ライン入力時>

4チャネル(ステレオ2系統)平衡または不平衡

D-sub25pin(メス)×1(アナログオーディオ出力と兼用)

600Ω/ハイインピーダンス、48kHz、24-bit

入力レベル:-10dBu~+8dBu



<マイク入力時>

2チャネル(ステレオ1系統)平衡または不平衡

D-sub25pin(メス)×1(アナログオーディオ入力CH1・CH2と兼用)

600Ω/ハイインピーダンス、48kHz、24-bit

入力レベル:-55dBu~+30dBu

オーディオ出力

エンベデッド

・3G/HD

16チャネル(Group1~4) 48kHz、16/20/24-bit、

同期/非同期(3G Level-B:Link Aの重畳のみ有効)



・SD時

12チャネル(Group1~3) 48kHz、16/20/24-bit、同期のみ

オーディオ出力

(オプション)

◆FA-10AES-UBL(AES/EBU)

1.0V(p-p)、不平衡、75Ω、BNC×4(AES/EBU入力と兼用)

最大ステレオ4系統、48kHz、16/20/24-bit



◆FA-10ANA-AUD(アナログ)

4チャネル(ステレオ2系統)平衡または不平衡

D-sub25pin(メス)×1(アナログオーディオ入力と兼用)

100Ω以下:48kHz、24-bit

出力レベル:-10dBu~+8dBu

オーディオ遅延調整 5 ms~1,000 ms(1 ms単位で設定可能)
オーディオ処理

SRC(サンプルレートコンバータ)、ゲインコントロール、

ダウンミックス、リマップ、 ミュート(チャンネルごとに調整可能)

インターフェース  Ethernet・・・100 Base-TX/1000 Base-T:RJ-45×1
使用温度  0°C~40°C、30%∼90%(結露のないこと)
電源電圧  AC100 V~240V ±10%、50/60Hz(リダンダント電源は標準)
消費電力

◆ FA-1010:80VA(76W)(AC100V~120V時)

       130VA(73W)(AC220V~240V時)

 ◆FA-10AES-UBL:2.86VA(3W)(AC100V~120V時)

          3.12 VA (3.1W) (AC220V~240V時)

外形寸法  430(W)×400(D)×44(H)mm
質量

 7.0kg(本体のみ)

◆FA-10AES-UBL:各0.2kg

◆FA-10ANA-AUD:0.1kg
