IDX

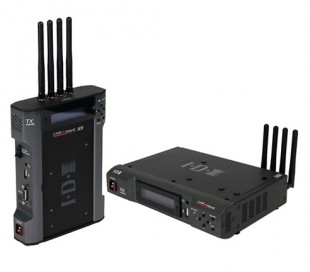

CW-F25

15,000円 (1day/税抜)

内容

※国内電波法連合 製品(技適)

5GHz帯の小型HD映像の無線伝送システム。
5GHz帯ワイヤレス伝送システムでありながら、4x4MIMO、OFDM、ビームフォーミングテクノロジー搭載により、長距離伝送が可能。


最大転送距離:2km※
※最大伝送距離は妨害するノイズや障害物がない(晴天の屋外で見通しが良い)環境においての測定結果です。使用環境に依存するため、すべての環境で距離を保証するものではありません。

付属物

・CW-F25 TX(送信機)
・CW-F25 RX(受信機)
・Vプレート取付済(P-V2CL(送・受信機)/A-MT2V(送信機))
・標準アンテナ ×8
・ヘッドセット ×2
・ACアダプター ×2
・ACケーブル ×2
・取扱説明書

主な仕様

映像音声信号

映像信号※ 3G-SDI(Level A/B) / HD-SDI
音声信号 SDI Embedded Audio
対応映像フォーマット

3G: 4:2:2 YCbCr 10bit

1080p/60,1080p/59.94,1080p/50



HD: 4:2:2 YCbCr 10bit

1080i/60,1080i/59.94,1080p/50,

1080p/30,1080p/29.97,1080p/25,1080p/24,1080p/23.98,

1080PsF/30,1080PsF/29.97,1080PsF/25

1080PsF/24,1080PsF/23.98,720p/59.94,720p/50

オーディオフォーマット PCM 24bit 48kHz
タイムコード ATC-VITC

無線

周波数

5GHz帯 全9波

5150-5250MHz(2CH)

5250-5350MHz(2CH,with DFS)

5470-5725MHz(5CH,with DFS)

占有帯域幅 40MHz
送信出力 最大 23dbm(200mW)
無線LAN標準 IEEE 802.11n
DFS機能 送信機:DFSマスターとして動作/受信機:DFSスレープとして動作
無線LANセキュリティ WPA2-PSK(AES)
アンテナ端子 R-SMA Jack×4
アンテナ 2dB無指向性大ボール×4
最大転送距離 2km ※

H.264コーデック

映像ビットレート

3,5,10,20,25Mbps(下り映像)

1Mbps(リターン映像)

プロファイル Baseline profile / Main profile / High profile
オーディオチャンネル数 送信機:4ch / 受信機:4ch

適応型可変

レート制御

無線伝送路の状態により自動的に映像ビットレート、

伝送フレームレートを可変。設定により固定、可変の選択が可能。

伝送遅延 最少約250msec

映像伝送モード

伝送モード ユニキャストのみ(1TX⇔1RX)

GPI信号出力

電気仕様 オープンコレクタ出力(接点ON/OFF信号を出力します)

リモート信号入出力

インターフェース RS-422
ボーレート 9600/19200/38400/57600/115200/230400/460800bps

インターカム

マイク入力 アンバランス入力|インピーダンス2.2KΩ
ヘッドホン出力 アンバランス出力 ステレオ|インピーダンス32Ω
端子仕様 CTIA準拠4極ステレオミニ

Ethernet

仕様 GbE(1000BASE-T)

入出力端子

映像入力 BNC×1(SDI)
映像出力

送信機:BNC×2(SDIループ出力/リターンビデオ出力)

受信機:BNC×2(SDIループ出力/ダウンリンク映像出力)

タリー出力 3.5φ 2pミニジャック×1
リモート信号 D-sub 9pin×1(RS-422)
インターカム 3.5φ 4pミニジャック×1
Ethrnet RJ-45×1(GbE)
電源端子 XLRタイプ4ピンオス(1番-/4番+)
USB端子 USB標準TypeAポート×1 ※ファームウェアアップデート用

一般

質量 送信機:約1160g/受信機:約1190g
電源入力 DC 7-17V
消費電力 送信機:15W(最大)/受信機:15W(最大)
動作温度範囲 0~50℃
