I・D・X

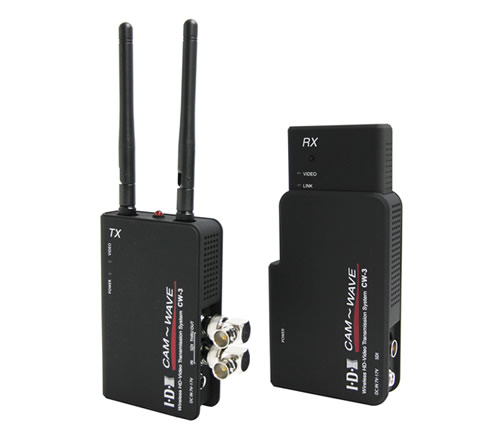

CW-3

6,000円 (1day/税抜)

内容

※国内電波法連合 製品(技適)

SDIトランスミッター
5GHz帯の無線周波数を使ったHD映像および音声を伝送する無線伝送装置。

DFS機能搭載により、屋外での使用が可能 (工事設計認証取得済)
TXには外付けアンテナ(2本)を装備。
TX / RXともに1/4インチカメラネジ穴を2箇所に装備。付属のネジで機器への取付けが容易です。

付属物

・送信機(TX)
・受信機(RX)
・ACアダプター(受信機用)
・Dタップケーブル × 2
・バッテリーアダプター(A-CW35)
・バッテリーアダプター取付シュー
・カメラネジ
・NP-F970 × 2
・2連チャージャー
・チャージャー用ACケーブル
・取扱説明書 × 2

主な仕様

一般

使用周波数 5510,5550,5590,5630,5670MHz(5波から自動選択)
占有帯域幅 40MHz
送信出力(最大出力) TX:約50mW(最大出力)
伝送方式 MIMO/OFDM
伝送距離 約50m (最大)※すべての環境で50mを保障するものではありません。
伝送遅延 1ミリsec以下
伝送モード UNICAST(1対1)のみ
暗号化 AES 128bit (UNICASTモードのみ)
映像入出力信号 TX:入力1ch 3G-SDI(SMPTE424M Lebel-A)/HD-SDI(SMPTE 292M) 出力1ch入力信号のループアウト
RX:出力 1ch受信した信号
対応映像フォーマット 3G-SDI:YCbCr 4:2:2 10bit
1080p 60/59.94/50Hz
HD-SDI:YCbCr 4:2:2 10bit
1080i 60/59.94/50Hz
1080p 30/29.97/25/24/23.98Hz
720p 59.94/50Hz
※1080PsFには非対応
音声入出力信号 TX・RX共通:SDI Embedded Audio 2Ch
電源入力 TX・RX共通:DC7V~DC17V(ロック付ピンジャック)
対応バッテリー SONY製Lバッテリー(NP-F970付属)
※使用はTX:RXどちらかのみ。
消費電力 TX・RX共通:最大12W/td>
外形寸法 TX:109.2(W)x25.4(H)x68.8(D)mm
RX:153.5(W)x25.0(H)x73.5(D)mm
アンテナ:108.0(W)x10.0(H)x10.0(D)mm
質量 TX:150g
RX:165g
GPI出力 TXのみ リンク状態を接点出力(3.5φミニジャック2P)

1ミリsec以下
