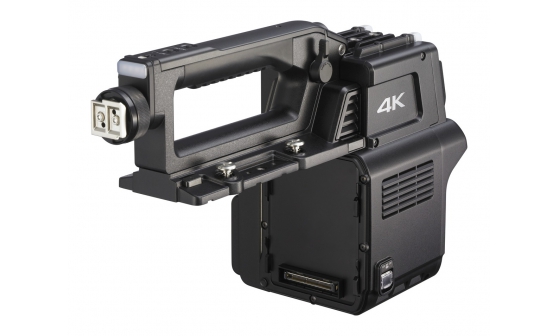

4KカメラPMW-F55等に装着することでシステム運用を可能にする、カメラシステムアダプター
(光ファイバーコネクター:多治見タイプ)
・本体
・インカム(キャノン5pin)
・VF延長ケーブル
・取扱説明書
光ファイバー
| コネクター | 多治見タイプコネクター |
入出力端子
| BPU | 光電気マルチコネクター |
| AUX | 12Pin |
| VF-A | 丸型20Pin |
| VF-B | 角型26Pin |
| AUDIO IN |
XLRタイプ3Pin(凹) AUDIOスイッチMIC時･･･60dBu(メニューまたはHDCU-2000/2500の操作により、-20dBuまで切り換え可能)、平衡 AUDIOスイッチLINE時･･･0dBu、平衡 |
| INTERCOM | XLRタイプ5Pin(凹) |
| DC IN | XLRタイプ4Pin(凸) DC10.5～17V |
| DC OUT |
4Pin DC10.5～17V 最大0.5A※ ※負荷条件、入力条件等により制限される場合があります。 |
| SDI-MONI | BNC×1 |
| PROMPTER1 | BNC×1 |
| PROMPTER2/MONITOR | BNC×1 |
| RET CTRL | 6Pin |
| REMOTE | 8Pin |
| TRACKER | 10Pin |
| USB | USB2.0TypeA、4Pin×1(USBメモリー接続用) |
一般
| 電源 |
AC240V、1.7A(MAX) DC180V、1.0A(MAX) DC13V、10.2A(MAX) |
| 動作温度 | 0～40℃ |
| 保存温度 | -20～+60℃ |
| 外形寸法 | 約147(幅)×221(高)×350(奥行)mm |
| 質量 | 約2.5kg(本体のみ) |
