Panasonic

AV-HS450

35,000円 (1day/税抜)

内容

HD-SDI/SD-SDI 16入力スイッチャ-。

付属物

・メインフレーム(AV-HS450U1N)

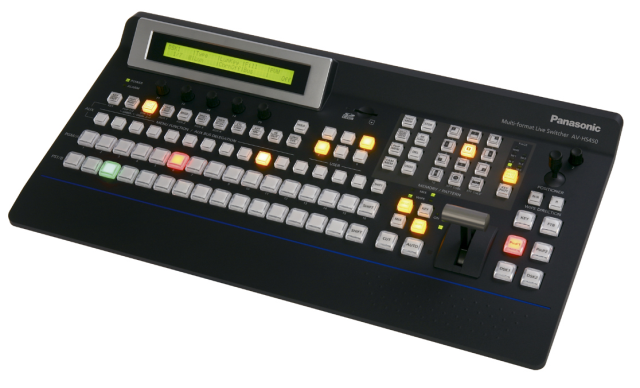

・コントロールパネル(AV-HS450C1N)
・ACケーブル ×4
・ACアダプター ×2
・LANケーブル5m ×1
・取扱説明書 ×2

主な仕様

一般

対応フォーマット
HD:1080/59.94i、1080/50i、1080/23.98PsF、1080/24PsF、720/59.94p、720/50p
SD:480/59.94i、576/50i
入力チャンネル数 16入力(HD/SD-SDI)
・フレームシンクロナーザー16 ch(IN1〜IN16)
・フリーズ16 ch(IN1〜IN16)
・アップコンバーター4 ch(IN13〜IN16)
・カラーコレクター8 ch(IN9〜IN16)
M/E ・1M/E(カット、ミックス、ワイプ)
入力 ■HD/SD-SDI
・BNC×16系統
■リファレンス
・BNC×1系統(BBS/3S)
※システムフォーマットと同じ周波数に対応
出力 ■HD/SD-SDI
・BNC×5(4系統)
※PGM、PVW、CLN、AUX、MV、KEYOUTから選択
■DVI-D
・DVI-D×2系統
XGA(1024×768)、WXGA(1280×768)、
SXGA(1280×1024)、WSXGA+(1680×1050)、
UXGA(1600×1200)、WUXGA(1920×1200)
(垂直周波数 : 60Hz)
1080/50p、1080/59.94p
■リファレンス
・GENLOCKモード時:ループスルー×1(BBS/3S)
・内部同期モード時:ブラックバースト(BNC×2系統)

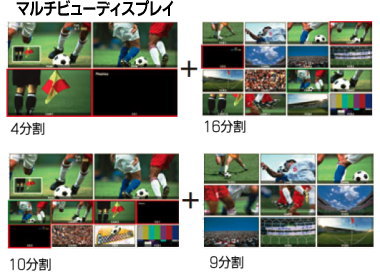

MV分割パターン 4、9、10、16 (2系統の出力が可能)
ワイプ ■ワイプパターン数
ワイプ×12、スクイーズ×11、スライド×9、3D×12
■トランジションの方法
フェーダー、AUTO
■トランジションの種類
カット、ミックス、ワイプ(DVE含む)
キー ■キー数
1系統
■キーの種類
リニアキー、ルミナンスキー、クロマキー、FULLキー
■トランジションの種類
カット、ミックス、ワイプ
P in P ■PinP数
2系統
■トランジションの種類
ミックス
外形寸法 ・560(幅)×88(高さ)×299(奥行)mm(パネル)
・482(幅)×88(高さ)×471(奥行)mm(本体)
質量 ・3.9kg(パネル)
・9.8kg(本体)
消費電力 ・14W(パネル)
・120W(本体)
電源 ・DC12V(パネル) ※ACアダプター付属(100〜120V)
・AC100V〜120V 50/60Hz(本体)
